Technische Baubestimmungen - Fassung Februar 2008 -

Inhalt

A Allgemeines

B Liste der Technischen Baubestimmungen
   Vorbemerkungen
   Teil I: Technische Regeln für die Planung, Bemessung und Konstruktion baulicher Anlagen und ihrer Teile
   Teil II: Anwendungsregelungen für Bauprodukte und Bausätze nach europäischen technischen Zulassungen und harmonisierten Normen nach der Bauproduktenrichtlinie

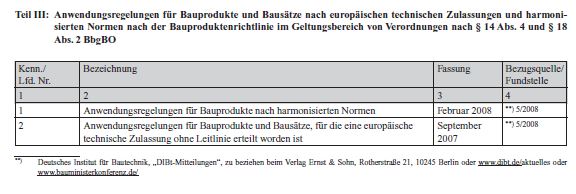

   Teil III: Anwendungsregelungen für Bauprodukte und Bausätze nach europäischen technischen Zulassungen und harmonisierten  Normen nach der Bauproduktenrichtlinie im Geltungsbereich von Verordnungen nach § 14 Abs. 4 und § 18 Abs. 2 der Brandenburgischen Bauordnung (BbgBO)

C Inkrafttreten, Außerkrafttreten

A Allgemeines

1 Aufgrund des § 3 Absatz 3 der Brandenburgischen Bauordnung (BbgBO) in der Fassung der Bekanntmachung vom 17. September 2008 (GVBl. I S. 226) werden die in der anliegenden Liste der Technischen Baubestimmungen enthaltenen technischen Regeln als Technische Baubestimmungen eingeführt. Hiervon ausgenommen sind die Abschnitte in den technischen Regeln über Prüfzeugnisse.

2 Bezüglich der in dieser Liste genannten Normen, anderen Unterlagen und technischen Anforderungen, die sich auf Produkte beziehungsweise Prüfverfahren beziehen, gilt, dass auch Produkte beziehungsweise Prüfverfahren angewandt werden dürfen, die Normen oder sonstigen Bestimmungen und/oder technischen Vorschriften anderer EU-Mitgliedstaaten und weiterer Vertragsstaaten des Europäischen Wirtschaftsraums (EWR) sowie der Schweiz und der Türkei² entsprechen, sofern das geforderte Schutzniveau in Bezug auf Sicherheit, Gesundheit und Gebrauchstauglichkeit gleichermaßen dauerhaft erreicht wird.

Sofern für ein Produkt ein Übereinstimmungsnachweis oder der Nachweis der Verwendbarkeit, zum Beispiel durch eine allgemeine bauaufsichtliche Zulassung oder ein allgemeines bauaufsichtliches Prüfzeugnis, vorgesehen ist, kann von einer Gleichwertigkeit nur ausgegangen werden, wenn für das Produkt der entsprechende Nachweis der Verwendbarkeit und/oder Übereinstimmungsnachweis vorliegt und das Produkt ein Übereinstimmungszeichen trägt.

3 Prüfungen, Überwachungen und Zertifizierungen, die von Stellen anderer EU-Mitgliedstaaten und weiterer Vertragsstaaten des Europäischen Wirtschaftsraums (EWR) sowie der Schweiz und der Türkei² erbracht werden, sind ebenfalls anzuerkennen, sofern die Stellen aufgrund ihrer Qualifikation, Integrität, Unparteilichkeit und technischen Ausstattung Gewähr dafür bieten, die Prüfung, Überwachung beziehungsweise Zertifizierung gleichermaßen sachgerecht und aussagekräftig durchzuführen. Die Voraussetzungen gelten insbesondere als erfüllt, wenn die Stellen nach Artikel 16 der Richtlinie 89/106/EWG für diesen Zweck zugelassen sind.

B Liste der Technischen Baubestimmungen

Vorbemerkungen

Die Liste der Technischen Baubestimmungen enthält technische Regeln für die Planung, Bemessung und Konstruktion baulicher Anlagen und ihrer Teile, deren Einführung als Technische Baubestimmungen auf der Grundlage des § 3 Absatz 3 BbgBO erfolgt. Technische Baubestimmungen sind allgemein verbindlich, da sie nach § 3 Absatz 4 BbgBO beachtet werden müssen.

Es werden nur die technischen Regeln eingeführt, die zur Erfüllung der Grundsatzanforderungen des Bauordnungsrechts unerlässlich sind. Die Bauaufsichtsbehörden sind allerdings nicht gehindert, im Rahmen ihrer Entscheidungen zur Ausfüllung unbestimmter Rechtsbegriffe auch auf nicht eingeführte allgemein anerkannte Regeln der Technik zurückzugreifen.

Soweit technische Regeln durch die Anlagen in der Liste geändert oder ergänzt werden, gehören auch die Änderungen und Ergänzungen zum Inhalt der Technischen Baubestimmungen. Anlagen, in denen die Verwendung von Bauprodukten (Anwendungsregelungen) nach harmonisierten Normen nach der Bauproduktenrichtlinie geregelt ist, sind durch den Buchstaben „E“ kenntlich gemacht.

Gibt es im Teil I der Liste keine technischen Regeln für die Verwendung von Bauprodukten nach harmonisierten Normen und ist die Verwendung auch nicht durch andere allgemein anerkannte Regeln der Technik geregelt, können Anwendungsregelungen auch im Teil II Abschnitt 5 der Liste enthalten sein.

Europäische technische Zulassungen enthalten im Allgemeinen keine Regelungen für die Planung, Bemessung und Konstruktion baulicher Anlagen und ihrer Teile, in die die Bauprodukte eingebaut werden. Die hierzu erforderlichen Anwendungsregelungen sind im Teil II Abschnitt 1 bis 4 der Liste aufgeführt.

Im Teil III sind Anwendungsregelungen für Bauprodukte und Bausätze, die in den Geltungsbereich von Verordnungen nach § 14 Absatz 4 und § 18 Absatz 2 BbgBO fallen (zurzeit nur die Verordnung zur Feststellung der wasserrechtlichen Eignung von Bauprodukten und Bauarten durch Nachweise nach der Brandenburgischen Bauordnung [BbgWBauPV]), aufgeführt.

Die technischen Regeln für Bauprodukte werden nach § 14 Absatz 2 BbgBO in der Bauregelliste A bekannt gemacht. Sofern die in Spalte 2 der Liste aufgeführten technischen Regeln Festlegungen zu Bauprodukten (Produkteigenschaften) enthalten, gelten vorrangig die Bestimmungen der Bauregellisten.

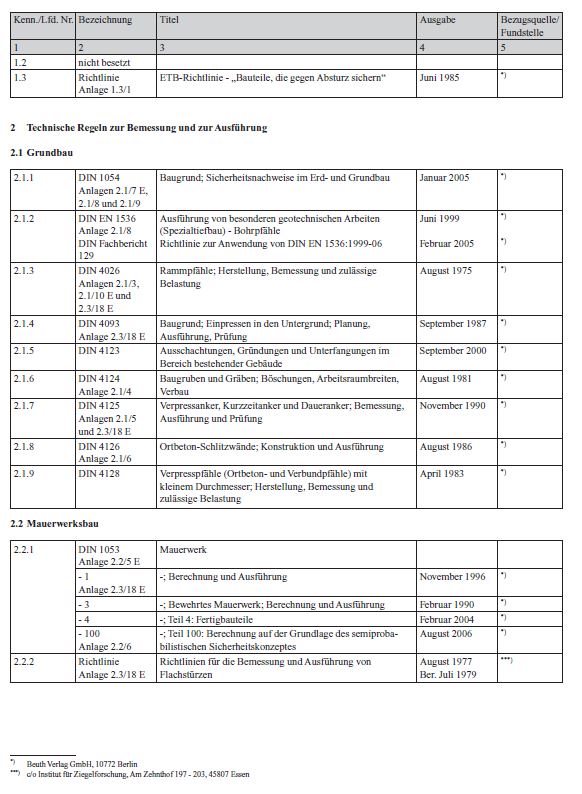

Teil I: Technische Regeln für die Planung, Bemessung und Konstruktion baulicher Anlagen und ihrer Teile

Inhalt

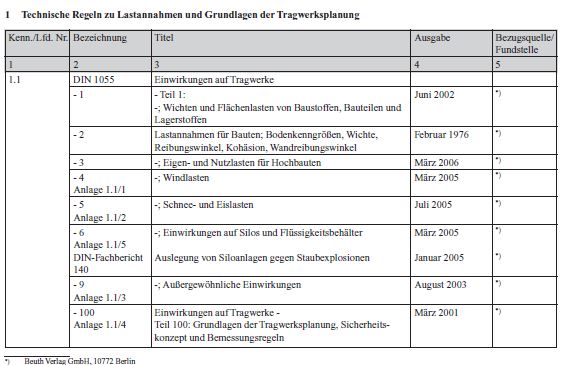

1 Technische Regeln zu Lastannahmen und Grundlagen der Tragwerksplanung

2 Technische Regeln zur Bemessung und zur Ausführung
2.1 Grundbau
2.2 Mauerwerksbau

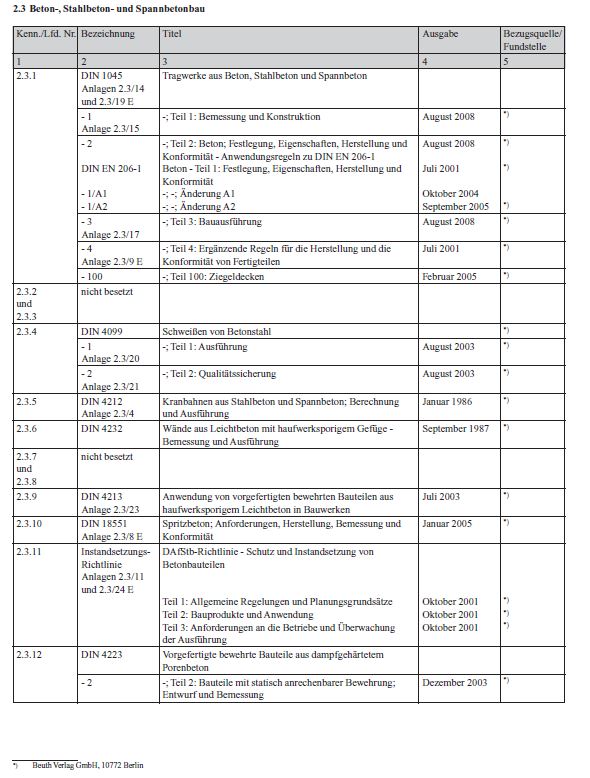

2.3 Beton-, Stahlbeton- und Spannbetonbau

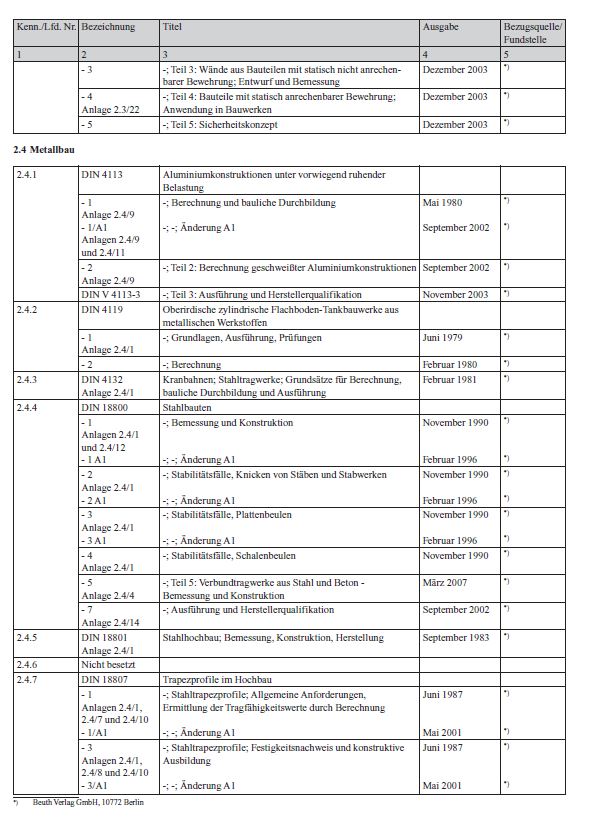

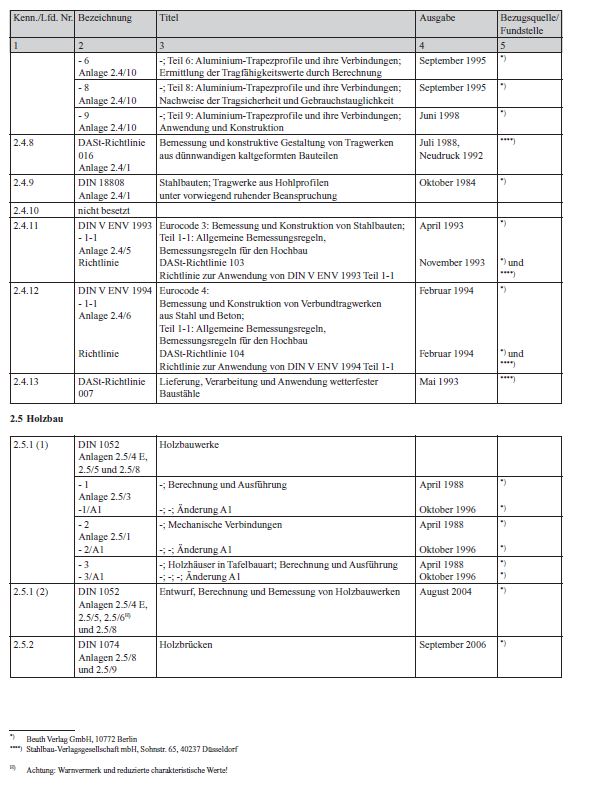

2.4 Metallbau
2.5 Holzbau

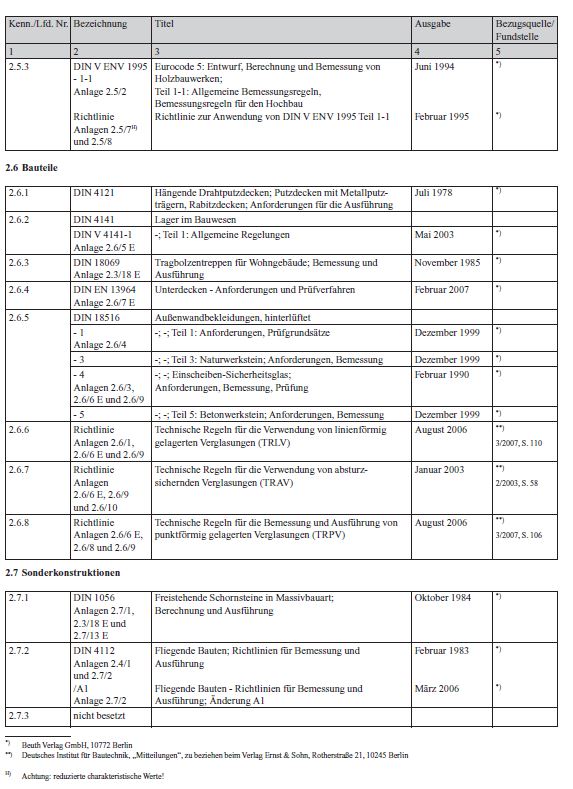

2.6 Bauteile*

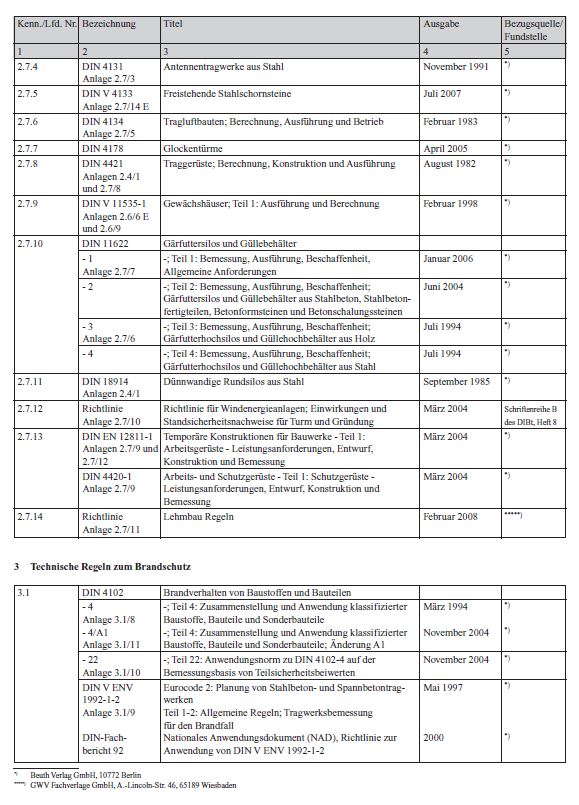

2.7 Sonderkonstruktionen

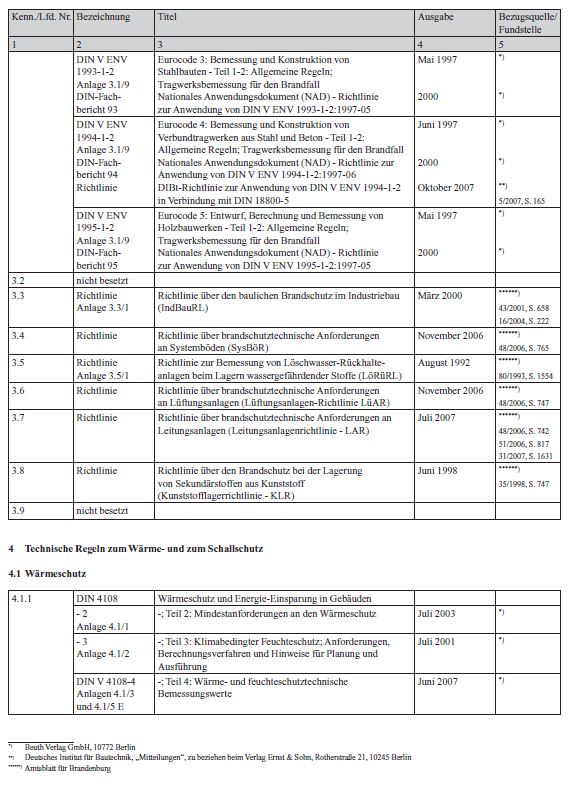

3 Technische Regeln zum Brandschutz

4 Technische Regeln zum Wärme- und zum Schallschutz

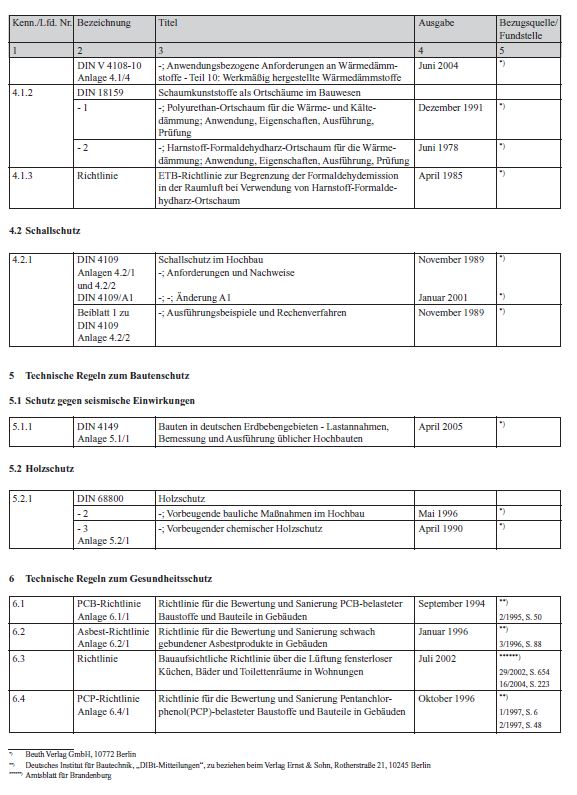

4.1 Wärmeschutz
4.2 Schallschutz

5 Technische Regeln zum Bautenschutz
5.1 Schutz gegen seismische Einwirkungen
5.2 Holzschutz

6 Technische Regeln zum Gesundheitsschutz

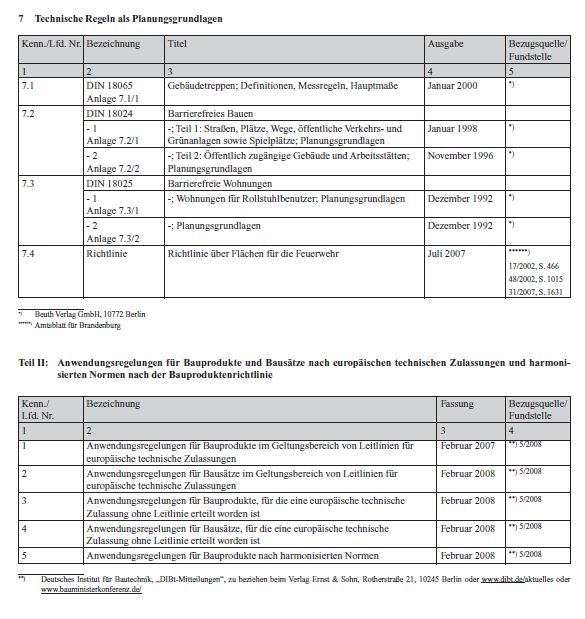

7 Technische Regeln als Planungsgrundlagen

Anlage 1.1/1

Zu DIN 1055-4

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 DIN 1055-4 Berichtigung 1:2006-03 ist zu berücksichtigen.

2 Die Einwirkung des Windes auf Reihenmittelhäuser bei gesicherter Nachbarbebauung ist als veränderliche Einwirkung auf Druck oder Sog nachzuweisen. Die Einwirkung von Druck und Sog gemeinsam darf als außergewöhnliche Einwirkung angesetzt werden.

3 Hinsichtlich der Zuordnung der Windzonen nach Verwaltungsgrenzen der Länder wird auf die Tabelle „Zuordnung der Windzonen nach Verwaltungsgrenzen der Länder“ hingewiesen. Die Tabelle „Zuordnung der Windzonen nach Verwaltungsgrenzen der Länder“ ist über www.bauministerkonferenz.de oder www.dibt.de/aktuelles abrufbar.

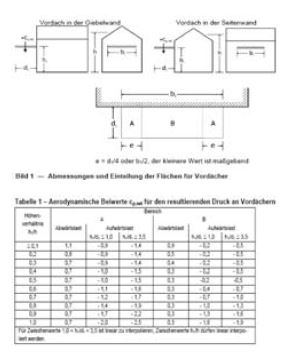

4 Für Vordächer gilt Folgendes:

4.1 Die Druckbeiwerte der Tabelle 1 gelten für ebene Vordächer, die mit einer maximalen Auskragung von 10 m und einer Dachneigung von bis zu ±10° aus der Horizontalen an eine Gebäudewand angeschlossen sind.

4.2 Vordächer sind für zwei Lastfälle, eine abwärts gerichtete (positive) und eine aufwärts gerichtete (negative) Kraftwirkung zu untersuchen.

4.3 In Tabelle 1 sind Druckbeiwerte c_p,net für die Resultierende der Drücke an Ober- und Unterseite angegeben. Die Bezeichnungen und Abmessungen hierzu sind dem Bild 1 zu entnehmen.

4.4 Die Werte gelten unabhängig vom horizontalen Abstand des Vordaches von der Gebäudeecke.

4.5 Bezugshöhe z_e ist der Mittelwert aus der Trauf- und Firsthöhe.

Anlage 1.1/2

Zu DIN 1055-5

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Hinsichtlich der Zuordnung der Schneelastzonen nach Verwaltungsgrenzen wird auf die Tabelle „Zuordnung der Schneelastzonen nach Verwaltungsgrenzen“ hingewiesen. Die Tabelle „Zuordnung der Schneelastzonen nach Verwaltungsgrenzen“ ist über www.bauministerkonferenz.de oder www.dibt.de/aktuelles abrufbar.

2 Zu Abschnitt 4.1 (Norddeutsches Tiefland):

In Gemeinden, die in der Tabelle „Zuordnung der Schneelastzonen nach Verwaltungsgrenzen“ mit Fußnote gekennzeichnet sind, ist für alle Gebäude in den Schneelastzonen 1 und 2 zusätzlich zu den ständigen und vorübergehenden Bemessungssituationen auch die Bemessungssituation mit Schnee als einer außergewöhnlichen Einwirkung zu überprüfen. Dabei ist der Bemessungswert der Schneelast mit s_i = 2,3 µ_i ∙ s_k anzunehmen.

3 Zu Abschnitt 4.2.7:

Abweichend zur Begrenzung 0,8 ≤ µ_w + µ_s ≤ 4 gilt:

„Für den Lastfall ständige/vorübergehende Bemessungssituation nach DIN 1055-100 gilt die Begrenzung 0,8 ≤ µ_w + µ_s ≤ 2.

Bei größeren Höhensprüngen, ab µ_w + µ_s > 3, gilt die Begrenzung 3 < µ_w + µ_s ≤ 4 für den max. Wert der Schneeverwehung auf dem tiefer liegenden Dach. Dieser Fall ist dann wie ein außergewöhnlicher Lastfall nach DIN 1055-100 zu behandeln. Dabei darf auch bei Gebäuden in den Schneelastzonen 1 und 2 in Gemeinden, die in der Tabelle „Zuordnung der Schneelastzonen nach Verwaltungsgrenzen“ mit Fußnote gekennzeichnet sind, der Bemessungswert der Schneelast auf s_i ≤ 4 s_k begrenzt werden.

Bei seitlich offenen und für die Räumung zugänglichen Vordächern (b₂ ≤ 3 m) braucht unabhängig von der Größe des Höhensprunges nur die ständige/vorübergehende Bemessungssituation betrachtet zu werden.“

4 Zu Abschnitt 5.1:

Die Linienlast nach Gleichung (7) entlang der Traufe darf mit dem Faktor k = 0,4 abgemindert werden. Sofern über die Dachfläche verteilt Schneefanggitter oder vergleichbare Einrichtungen angeordnet werden, die das Abgleiten von Schnee wirksam verhindern und nach Abschnitt 5.2 bemessen sind, kann auf den Ansatz der Linienlast ganz verzichtet werden.

Anlage 1.1/3

Zu DIN 1055-9

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Der informative Anhang B ist von der Einführung ausgenommen.

Anlage 1.1/4

Zu DIN 1055-100

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Der informative Anhang B ist von der Einführung ausgenommen.

2 Die in den Technischen Baubestimmungen von lfd. Nr. 1.1 geregelten charakteristischen Werte der Einwirkungen im Sinne von Abschnitt 6.1 gelten als Einwirkungen auf Gebrauchslastniveau.

3  Bei Anwendung der Kombinationsregeln nach DIN 1055-100 darf die vereinfachte Regel zur gleichzeitigen Berücksichtigung von Schnee- und Windlast nach DIN 1055-5:1975-06, Abschnitt 5 grundsätzlich nicht angewendet werden, stattdessen gelten die Beiwerte ψ nach DIN 1055-100, Tabelle A.2.

4 Bei Anwendung von DIN 18800-1:1990-11 dürfen für die Ermittlung der Beanspruchungen aus den Einwirkungen alternativ zu den Regelungen von DIN 1055-100 die in DIN 18800-1, Abschnitt 7.2 angegebenen Kombinationsregeln angewendet werden.

Anlage 1.1/5

Zu DIN 1055-6

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

DIN 1055-6 Berichtigung 1:2006-02 ist zu berücksichtigen.

Anlage 1.3/1

Zur ETB-Richtlinie „Bauteile, die gegen Absturz sichern“

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Zu Abschnitt 3.1, 1. Absatz:

Sofern sich nach DIN 1055-3:2006-3 größere horizontale Linienlasten ergeben, müssen diese berücksichtigt werden.

2 Zu Abschnitt 3.1, 4. Absatz:

Anstelle des Satzes „Windlasten sind diesen Lasten zu überlagern.“ gilt:

„Windlasten sind diesen Lasten zu überlagern, ausgenommen für Brüstungen von Balkonen und Laubengängen, die nicht als Fluchtwege dienen.“

3 Die ETB-Richtlinie gilt nicht für Bauteile aus Glas.

Anlage 2.1/3

Zu DIN 4026

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Zu Abschnitt 5.4:

Die in der Norm erlaubten Stoßverbindungen zusammengesetzter Rammpfähle sind dort nicht geregelt; sie bedürfen daher des Nachweises der Verwendbarkeit.

2 Zu Tabelle 4:

In der Überschrift zu den Spalten 2 und 3 ist die Fußnote 1) durch die Fußnote 2) zu ersetzen.

Anlage 2.1/4

Zu DIN 4124

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Von der Einführung sind nur die Abschnitte 4.2.1 bis 4.2.5 und 9 der Norm DIN 4124 erfasst.

Anlage 2.1/5

Zu DIN 4125

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Zu den Abschnitten 6.3 und 6.5:

Bei Verwendung von Kurzzeitankern sind die „Besonderen Bestimmungen“ der Zulassungen für die zur Anwendung vorgesehenen Spannverfahren oder Daueranker zu beachten. Teile des Ankerkopfes, die zur Übertragung der Ankerkraft aus dem unmittelbaren Verankerungsbereich des Stahlzuggliedes auf die Unterkonstruktion dienen (zum Beispiel Unterlegplatten), sind nach Technischen Baubestimmungen (zum Beispiel DIN 18800 für Stahlbauteile) zu beurteilen.

2 Sofern Daueranker oder Teile von ihnen in benachbarten Grundstücken liegen sollen, muss sichergestellt werden, dass durch Veränderungen am Nachbargrundstück, zum Beispiel Abgrabungen oder Veränderungen der Grundwasserverhältnisse, die Standsicherheit dieser Daueranker nicht gefährdet wird.

Die rechtliche Sicherung hat durch eine Grunddienstbarkeit nach den Vorschriften der §§ 1090 ff. und 1018 ff. BGB zu erfolgen mit dem Inhalt, dass der Eigentümer des betroffenen Grundstücks Veränderungen in dem Bereich, in dem Daueranker liegen, nur vornehmen darf, wenn vorher nachgewiesen ist, dass die Standsicherheit der Daueranker und der durch sie gesicherten Bauteile nicht beeinträchtigt wird.

Anlage 2.1/6

Zu DIN 4126

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Bei Verwendung von Flugasche nach DIN EN 450 in Beton nach DIN 1045-2/DIN EN 206-1:2001-07 ist Abschnitt 5.3.4 von DIN 1045-2:2008-08 sinngemäß anzuwenden.

Anlage 2.1/7 E

Für die Verwendung von Bauprodukten nach harmonisierten Normen im Erd- und Grundbau ist Folgendes zu beachten: Geotextilien und geotextilverwandte Produkte nach EN 13251:2000-12¹⁾:

Die Verwendungen, bei denen die Geotextilien oder geotextilverwandten Produkte für die Standsicherheit der damit bewehrten baulichen Anlage erforderlich sind, sind nicht geregelt.

1) In Deutschland umgesetzt durch DIN EN 13251:2001-04

Anlage 2.1/8

Bei der Anwendung der technischen Regel ist Folgendes zu beachten:

Die Normen DIN 1054:1976-11 und DIN 4014:1990-03 dürfen nur noch für die Ausführung von vor dem 31.12.2007 nach diesen Normen geplanten und genehmigten Bauvorhaben angewendet werden.

Anlage 2.1/9

Zu DIN 1054:2005-01

Bei der Anwendung der technischen Regel ist Folgendes zu beachten:

1 DIN 1054 Berichtigung 1:2005-04, DIN 1054 Berichtigung 2:2007-04 und DIN 1054 Berichtigung 3:2008-01 sind zu berücksichtigen.

2 Der informative Anhang G gilt verbindlich und ist zu beachten.

3 Hinweis:

DIN 1054 nimmt wiederholt Bezug auf Ergebnisse von Baugrunduntersuchungen, die den Anforderungen der Norm DIN 4020:2003-09 genügen. Diese müssen vor der konstruktiven Bearbeitung der baulichen Anlage vorliegen.

Anlage 2.1/10 E

Für die Verwendung von Pfählen nach EN 12794:2005+A1:2007-05¹⁾ gilt:

• vorgefertigte Gründungspfähle müssen nach DIN 4026 bemessen und ausgeführt werden,
• für tragende Bauteile dürfen nur die Verfahren 1 und 3 zur CE-Kennzeichnung nach Anhang ZA von EN 12794:2005-02 angewendet werden,
• DIN EN 13369 gilt nur in Verbindung mit DIN V 20000-120:2006-04.

1) In Deutschland umgesetzt durch DIN EN 12794:2007-08

Anlage 2.2/5 E

Für die Verwendung von Bauprodukten nach harmonisierten Normen in Mauerwerk ist Folgendes zu beachten:

1 Gesteinskörnungen nach EN 13139:2002¹⁾:

Für tragende Bauteile dürfen natürliche Gesteinskörnungen mit alkaliempfindlichen Bestandteilen oder mit möglicherweise alkaliempfindlichen Bestandteilen nur verwendet werden, wenn sie in eine Alkaliempfindlichkeitsklasse eingestuft sind (gemäß Bauregelliste A Teil 1, lfd. Nr. 2.2.8).

2 Mauermörtel nach EN 998-2:2003²⁾:

Es gilt die zugehörige Anwendungsnorm DIN V 20000-412:2004-03.

3 Ergänzungsbauteile für Mauerwerk nach EN 845-1, -2, -3:2003³⁾:

Die Verwendung der Ergänzungsbauteile für tragende Zwecke ist nicht geregelt.

4 Betonwerksteine nach EN 771-5:2003/A1:2005⁴⁾:

Die Verwendung der Betonwerksteine für tragende Zwecke ist nicht geregelt.

5 Mauersteine nach EN 771-1, -2, -3, -4:2003/A1:2005⁴⁾:

Es gelten die zugehörigen Anwendungsnormen:

DIN V 20000-401:2005-06,

DIN V 20000-402:2005-06,

DIN V 20000-403:2005-06 und

DIN V 20000-404:2006-01.

Mauersteine, die zusätzlich folgende Anforderungen erfüllen, dürfen für Mauerwerk nach DIN 1053 verwendet werden:

• Mauerziegel nach DIN V 105-100:2005-10,
• Kalksandsteine nach DIN V 106:2005-10 mit Ausnahme von Fasensteinen und Planelementen,
• Betonsteine nach DIN V 18151-100:2005-10, DIN V 18152-100:2005-10 oder DIN V 18153-100:2005-10 mit Ausnahme von Plansteinen,
• Porenbetonsteine nach DIN V 4165-100:2005-10 mit Ausnahme von Planelementen.

6 Natursteine nach EN 771-6:2005-10⁵⁾:

Die Verwendung der Natursteine für tragende Zwecke ist nicht geregelt und bedarf daher einer allgemeinen bauaufsichtlichen Zulassung.

1) In Deutschland umgesetzt durch DIN EN 13139:2002-08

2) In Deutschland umgesetzt durch DIN EN 998-2:2003-09

3) In Deutschland umgesetzt durch DIN EN 845-1, -2 und -3:2003-08

4) In Deutschland umgesetzt durch DIN EN 771-1, -2, -3, -4 und -5:2005-05

5) In Deutschland umgesetzt durch DIN EN 771-6:2005-12

Anlage 2.2/6

Zu DIN 1053-100

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Die Regeln von DIN 1053-100 (neues Normenwerk) dürfen mit den Regeln von DIN 1053 Teil 1 (altes Normenwerk) für die Berechnung nicht kombiniert werden (Mischungsverbot).

Anlage 2.3/4

Zu DIN 4212

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Mit Rücksicht auf mögliche Ungenauigkeiten in der Vorausbeurteilung des Kranbetriebs ist eine wiederkehrende Überprüfung der Kranbahnen auf Schädigungen erforderlich, sofern die Bemessung auf Betriebsfestigkeit (mit Kollektivformen S_o, S₁ oder S₂) erfolgt. Sie ist in geeigneten Zeitabständen vom Betreiber der Kranbahn (oder einem Beauftragten) durchzuführen.

2 Auf folgende Druckfehler wird hingewiesen:

• Die Unterschriften der Bilder 2 und 3 sind zu vertauschen, wobei es in der neuen Unterschrift des Bildes 2 heißen muss:  „… σ_ub = 0,20 ∙ ß_ws“.
• In Abschnitt 4.2.4
  In der 5. Zeile muss es heißen: „… σ_ub ≤ 1/6 …“.

Anlage 2.3/8 E

Zu DIN 18551

Für die Verwendung von Bauprodukten nach harmonisierten Normen in Spritzbeton ist Folgendes zu beachten:

Gesteinskörnungen nach EN 12620¹⁾ und leichte Gesteinskörnungen nach EN 13055-1²⁾:

Für tragende Bauteile dürfen natürliche Gesteinskörnungen mit alkaliempfindlichen Bestandteilen oder mit möglicherweise alkaliempfindlichen Bestandteilen nur verwendet werden, wenn sie in eine Alkaliempfindlichkeitsklasse eingestuft sind (gemäß Bauregelliste A Teil 1, lfd. Nr. 1.2.7 bzw. 1.2.8).

1) In Deutschland umgesetzt durch DIN EN 12620:2003-04

2) In Deutschland umgesetzt durch DIN EN 13055-1:2002-08

Anlage 2.3/9 E

Für die Verwendung von Bauprodukten nach harmonisierten Normen ist Folgendes zu beachten:

1 Betonfertigteile - Maste nach EN 12843:2004-09¹⁾:

Die informativen Anhänge und Anhang B gelten nicht.

Zusätzlich zu DIN EN 13369:2004-09 ist DIN V 20000-120:2006-04 zu berücksichtigen.

Die Bemessung erfolgt nach DIN 1045-1:2008-08.

Für Maste von Windenergieanlagen gilt zusätzlich die Richtlinie für Windenergieanlagen (Schriften des Deutschen Instituts für Bautechnik, Reihe B, Heft 8, Fassung März 2004).

Als tragende Bauteile dürfen bis auf Weiteres nur Produkte verwendet werden, deren CE-Kennzeichnung nach Anhang ZA von EN 12843 den Verfahren 1 oder 3 entspricht.

2 Betonfertigteile - Deckenplatten mit Betonstegen nach EN 13224+AC:2005²⁾:

Es gilt die zugehörige Anwendungsnorm DIN V 20000-123:2006-12.

Als tragende Bauteile dürfen bis auf Weiteres nur Produkte verwendet werden, deren CE-Kennzeichnung nach Anhang ZA von EN 13224 den Verfahren 1 oder 3 entspricht.

3 Betonfertigteile - Stabförmige Bauteile nach EN 13225:2004-09³⁾:

Es gilt die zugehörige Anwendungsnorm DIN V 20000-124:2006-12.

Als tragende Bauteile dürfen bis auf Weiteres nur Produkte verwendet werden, deren CE-Kennzeichnung nach Anhang ZA von EN 13225 den Verfahren 1 oder 3 entspricht.

4 Betonfertigteile - Betonfertiggaragen nach EN 13978-1:2005-05⁴⁾:

Es gilt die zugehörige Anwendungsnorm DIN V 20000-125:2006-12.

Als tragende Bauteile dürfen bis auf Weiteres nur Produkte verwendet werden, deren CE-Kennzeichnung nach Anhang ZA von EN 13978 den Verfahren 1 oder 3 entspricht.

5 Betonfertigteile - Besondere Fertigteile für Dächer nach EN 13693:2004-09⁵⁾:

Die informativen Anhänge gelten nicht.

Zusätzlich zu DIN EN 13369:2004-09 ist DIN V 20000-120:2006-04 zu berücksichtigen.

Die Bemessung erfolgt nach DIN 1045-1:2008-08.

Als tragende Bauteile dürfen bis auf Weiteres nur Produkte verwendet werden, deren CE-Kennzeichnung nach Anhang ZA von EN 13693 den Verfahren 1 oder 3 entspricht.

6 Betonfertigteile - Fertigteilplatten mit Ortbetonergänzung nach EN 13747:2005-07+AC:2006-12⁶⁾:

Die informativen Anhänge gelten nicht.

Zusätzlich zu DIN EN 13369:2004-09 ist DIN V 20000-120:2006-04 zu berücksichtigen.

Die Bemessung erfolgt nach DIN 1045-1:2008-08.

Als tragende Bauteile dürfen bis auf Weiteres nur Produkte verwendet werden, deren CE-Kennzeichnung nach Anhang ZA von EN 13747 den Verfahren 1 oder 3 entspricht.

7 Betonfertigteile - Hohlkastenelemente nach EN 14844:2006-07⁷⁾:

Die informativen Anhänge gelten nicht.

Zusätzlich zu DIN EN 13369:2004-09 ist DIN V 20000-120:2006-04 zu berücksichtigen.

Die Bemessung erfolgt nach DIN 1045-1:2008-08.

Als tragende Bauteile dürfen bis auf Weiteres nur Produkte verwendet werden, deren CE-Kennzeichnung nach Anhang ZA von EN 14844 den Verfahren 1 oder 3 entspricht.

1) In Deutschland umgesetzt durch DIN EN 12843:2004-11

2) In Deutschland umgesetzt durch DIN EN 13224:2004-11 und DIN EN 13224 Berichtigung 1:2005-10

3) In Deutschland umgesetzt durch DIN EN 13225:2004-12

4) In Deutschland umgesetzt durch DIN EN 13978-1:2005-07

5) In Deutschland umgesetzt durch DIN EN 13693:2004-11

6) In Deutschland umgesetzt durch DIN EN 13747:2007-04

7) In Deutschland umgesetzt durch DIN EN 14844:2006-09

Anlage 2.3/11

Zur Richtlinie für Schutz und Instandsetzung von Betonbauteilen

1 Bauaufsichtlich ist die Anwendung der technischen Regel nur für Instandsetzungen von Betonbauteilen, bei denen die Standsicherheit gefährdet ist, gefordert.

2 Die zweite Berichtigung der DAfStb-Richtlinie - Schutz und Instandsetzung von Betonbauteilen - Teil 2, Ausgabe Dezember 2005 ist zu berücksichtigen.

3 Vergussmörtel und Vergussbetone nach der „DAfStb-Richtlinie Herstellung und Verwendung von zementgebundenem Vergussbeton und Vergussmörtel - Ausgabe Juni 2006“ dürfen bei Instandsetzungsmaßnahmen gemäß dem Anwendungsbereich nach dieser Richtlinie (einschl. Berichtigung) verwendet werden.

Anlage 2.3/14

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Bei der Verwendung von selbstverdichtendem Beton ist die „DAfStb-Richtlinie Selbstverdichtender Beton (SVB-Richtlinie)“ (2003-11) anzuwenden.

2 Für massige Bauteile aus Beton gilt die „DAfStb-Richtlinie Massige Bauteile aus Beton“ (2005-03).

Teil 1, Abschnitt 13.1.1 (6) wird wie folgt ergänzt:

„Wenn auf die Mindestbewehrung nach DIN 1045-1, 13.1.1 (1) verzichtet wird, ist dies im Rahmen der Tragwerksplanung zu begründen. Bei schwierigen Baugrundbedingungen oder komplizierten Gründungen ist nachzuweisen, dass ein duktiles Bauteilverhalten auch ohne entsprechende Mindestbewehrung durch die Boden-Bauwerk-Interaktion sichergestellt ist.“

Anlage 2.3/15

Zu DIN 1045-1

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Für die Bemessung und Konstruktion von Betonbrücken gilt der DIN-Fachbericht 102 (Ausgabe März 2003). Bei Anwendung des DIN-Fachberichts sind die zusätzlichen Regeln laut Allgemeinem Rundschreiben Straßenbau Nr. 11/2003 des BMVBW (veröffentlicht im Verkehrsblatt 2003, Heft 6) zu beachten. Für die Einwirkungen auf Brücken gilt der DIN-Fachbericht 101 (Ausgabe März 2003) unter Berücksichtigung der zusätzlichen Regeln laut Allgemeinem Rundschreiben Straßenbau Nr. 10/2003 des BMVBW (veröffentlicht im Verkehrsblatt 2003, Heft 6).

Anlage 2.3/17

Zu DIN 1045-3

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Abschnitt 11, Tabelle 3:

Beton mit höherer Festigkeit und besonderen Eigenschaften im Sinne der Brandenburgischen Hersteller- und Anwenderverordnung (BbgHAV) wird nach Tabelle 3 als Beton der Überwachungsklasse 2 und 3 verstanden.

Anlage 2.3/18 E

Für die Verwendung von Zement nach EN 197-1:2000+ A1:2004+A3:2007¹⁾ gilt Anlage 1.33 der Bauregelliste A Teil 1.

1) In Deutschland umgesetzt durch DIN EN 197-1:2004-08 und DIN EN 197-1/ A3:2007-09

Anlage 2.3/19 E

Für die Verwendung von Bauprodukten nach harmonisierten Normen in Beton ist Folgendes zu beachten:

1 Zusatzmittel für Einpressmörtel für Spannglieder nach EN 934-4¹⁾:

Es gilt die zugehörige Anwendungsnorm DIN V 20000-101:2002-11. 2 Hüttensandmehl nach EN 15167-1:2006²⁾:

Die Verwendung von Hüttensandmehl in Beton nach DIN EN 206-1 in Verbindung mit DIN 1045-2 ist nicht geregelt und bedarf daher einer allgemeinen bauaufsichtlichen Zulassung.

3 Normalzement nach EN 197-1:2000+A1:2004+A3:2007³⁾:

Normalzemente zur Herstellung von Beton nach DIN EN 206-1 in Verbindung mit DIN 1045-2 dürfen Flugaschen mit bis zu 5 M.-% Glühverlust enthalten.

1) In Deutschland umgesetzt durch DIN EN 934-4:2002-02

2) In Deutschland umgesetzt durch DIN EN 15167-1:2006-12

3) In Deutschland umgesetzt durch DIN EN 197-1:2004-08 und DIN EN 197-1/A3:2007-09

Anlage 2.3/20

Zu DIN 4099-1

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Zu Abschnitt 1:

Diese Norm gilt nicht für die Herstellung von Gitterträgern und Rohrbewehrungen nach DIN 4035, sofern sie auf Mehrpunktschweißanlagen hergestellt werden.

2 Zu Tabelle 1 sowie den Abschnitten 5, 6 und 7:

Die Schweißprozesse 21-Punktschweißen und 25-Pressstumpfschweißen sind ebenfalls anwendbar. Für den Schweißprozess 21 gelten die gleichen Festlegungen wie für den Prozess 23 und für den Schweißprozess 25 die gleichen Festlegungen wie für den Prozess 24.

3 Zu Tabelle 1, Zeilen 8 und 9:

Es dürfen Betonstahldurchmesser ab 4,0 mm ∆ geschweißt werden.

Anlage 2.3/21

Zu DIN 4099-2

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Zu den Abschnitten 4.1.4 und 4.2:

„Anerkannte Stellen“ sind bauaufsichtlich anerkannte Prüfstellen für die Überprüfung von Herstellern bestimmter Produkte und von Anwendern bestimmter Bauarten entsprechend § 14 Abs. 5 BbgBO.

2 Zu Tabelle 1 und Abschnitt 4.3:

Die Schweißprozesse 21-Punktschweißen und 25-Pressstumpfschweißen sind ebenfalls anwendbar. Für den Schweißprozess 21 gelten die gleichen Festlegungen wie für den Prozess 23 und für den Schweißprozess 25 die gleichen Festlegungen wie für den Prozess 24.

Anlage 2.3/22

Zu DIN 4223-4

Bei der Anwendung ist Abschnitt 6 von DIN 4223-1:2003-12 zu beachten.

Anlage 2.3/23

Zu DIN 4213

Bei Anwendung der technischen Regeln ist Folgendes zu beachten:

1 Bauprodukte nach DIN EN 1520:2003-07 dürfen nur für nicht tragende oder untergeordnete Bauteile ohne Bedeutung für die Bauwerkstragfähigkeit verwendet werden. Für die Bemessung tragender Bauteile nach Bauregelliste A Teil 1, lfd. Nr. 1.6.25, gelten die „Technischen Regeln für vorgefertigte bewehrte tragende Bauteile aus haufwerksporigem Leichtbeton, Fassung Dezember 2004“¹⁾.

2 Zu Abschnitt 4.3:

DIN EN 206-1 entfällt.

3 Zu Abschnitt 8.1:

Gleichung (11) wird wie folgt ersetzt:

N_Rd = f_ck A_co / gc

Dabei ist:

A_co die Belastungsfläche.

Gleichung (12) entfällt.

Absatz (2) wird wie folgt ersetzt:

„(2) Die im Lasteinleitungsbereich entstehenden Querzugkräfte sind durch Bewehrung aufzunehmen.“

4 Zu den Abschnitten 8.2.1 bis 8.2.3:

Die Verwendbarkeit von einbetonierten Verbindungs- und Verankerungsmitteln unter Berücksichtigung der örtlichen Lasteinleitung ist nachzuweisen, zum Beispiel durch eine allgemeine bauaufsichtliche Zulassung.

5 Anhang A, Bild A.1:

In der Legende ist bei 7 LAC-Beton zu streichen. Stützen aus LAC-Beton dürfen nicht für die Aussteifung eines Systems herangezogen werden.

1) Veröffentlicht in den DIBt-Mitteilungen, Heft 3/2005, S. 98

Anlage 2.3/24 E

Die Verwendung von Produkten nach der Normenreihe EN 1504 in Verbindung mit der Instandsetzungsrichtlinie nach der gülti-gen Fassung ist nicht möglich.

Bei der Verwendung von Produkten nach der Normenreihe EN 1504 ist daher Folgendes zu beachten:

1 Zu EN 1504-2¹⁾:

Oberflächenschutzsysteme für Beton dürfen für Instandsetzungen von Betonbauteilen, bei denen die Standsicherheit gefährdet ist, nur verwendet werden, wenn für die Produkte nach EN 1504 der Nachweis als Oberflächenschutzsystem gemäß Bauregelliste A Teil 1 lfd. Nr. 1.7.5 geführt wurde.

2 Zu EN 1504-3²⁾:

Die Verwendung von Instandsetzungsmörtel und -beton für Instandsetzungen von Betonbauteilen, bei denen die Standsicherheit gefährdet ist, ist noch nicht geregelt und bedarf derzeit einer allgemeinen bauaufsichtlichen Zulassung.

3 Zu EN 1504-4³⁾:

Die Verwendung von Klebstoffen für das Kleben von Stahlplatten oder sonstigen geeigneten Werkstoffen auf die Oberfläche oder von Festbeton auf Festbeton oder von Frischbeton auf Festbeton oder in Schlitze eines Betontragwerkes für Verstärkungszwecke ist nicht geregelt und bedarf daher einer allgemeinen bauaufsichtlichen Zulassung.

4 Zu EN 1504-5⁴⁾:

Rissfüllstoffe für kraftschlüssiges Füllen und Rissfüllstoffe für dehnfähiges Füllen von Rissen, Hohlräumen und Fehlstellen von Betonbauteilen dürfen für Instandsetzungen von Betonbauteilen, bei denen die Standsicherheit gefährdet ist, nur verwendet werden, wenn für die Produkte nach EN 1504 die besonderen Eigenschaften gemäß Bauregelliste A Teil 1 lfd. Nr. 1.7.6 nachgewiesen wurden.

Die Verwendung von Rissfüllstoffen für quellfähiges Füllen von Rissen, Hohlräumen und Fehlstellen von Betonbauteilen für Instandsetzungen von Betonbauteilen, bei denen die Standsicherheit gefährdet ist, ist nicht geregelt und bedarf daher einer allgemeinen bauaufsichtlichen Zulassung.

5 Zu EN 1504-6:2006-08⁵⁾:

Die Verwendung von Mörtel nach EN 1504-6 zur Verankerung von Bewehrungsstäben in Betonbauteilen, an die Anforderungen an die Standsicherheit gestellt werden, ist nicht geregelt und bedarf daher einer allgemeinen bauaufsichtlichen Zulassung.

6 Zu EN 1504-7:2006-07⁶⁾:

Die Verwendung von Beschichtungsmaterial für Korrosionsschutzbeschichtungen von Betonstahl nach EN 1504-7 für Instandsetzungen von Betonbauteilen, bei denen die Standsicherheit gefährdet ist, ist nicht geregelt und bedarf daher einer allgemeinen bauaufsichtlichen Zulassung.

1) In Deutschland umgesetzt durch DIN EN 1504-2:2005-01

2) In Deutschland umgesetzt durch DIN EN 1504-3:2006-03

3) In Deutschland umgesetzt durch DIN EN 1504-4:2005-02

4) In Deutschland umgesetzt durch DIN EN 1504-5:2005-03

5) In Deutschland umgesetzt durch DIN EN 1504-6:2006-11

6) In Deutschland umgesetzt durch DIN EN 1504-7:2006-11

Anlage 2.4/1

Zu den technischen Regeln nach den Abschnitten 2.4 und 2.7

Bei Anwendung der technischen Regel ist die Anpassungsrichtlinie Stahlbau, Fassung Oktober 1998 (DIBt-Mitteilungen, Sonderheft 11/2*⁾) in Verbindung mit den Berichtigungen zur Anpassungsrichtlinie Stahlbau (DIBt-Mitteilungen, Heft 6/1999, S. 201) sowie der Änderung und Ergänzung der Anpassungsrichtlinie Stahlbau, Ausgabe Dezember 2001, (DIBt-Mitteilungen, Heft 1/2002, S. 14) zu beachten.

*) Die DIBt-Mitteilungen sind zu beziehen beim Verlag Ernst & Sohn, Rotherstraße 21, 10245 Berlin.

Anlage 2.4/4

Zu DIN 18800-5

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Zu Element (103):

DIN V ENV 1994-1-2 ist nur mit der „DIBt-Richtlinie zur Anwendung von DIN V ENV 1994-1-2 in Verbindung mit DIN 18800-5“ anwendbar. Bis zum Erscheinen der Richtlinie können für brandschutztechnische Nachweise nur die Normen DIN 4102-4:1994-03 einschließlich DIN 4102-4/A1:2004-11 in Verbindung mit DIN 4102-22:2004-11 angewendet werden.

2 Zu den Elementen (907), (1118), (1119) und (1120):

Abweichend von DIN 1045-1:2008-08, 9.1.6 ist für die Bestimmung von f_cd bei Verwendung von Normalbeton ausnahmslos a = 0,85 anzunehmen.

3 Für die Bemessung und Konstruktion von Stahlverbundbrücken gilt der DIN-Fachbericht 104 (Ausgabe März 2003). Bei Anwendung des DIN-Fachberichts sind die zusätzli-chen Regeln laut Allgemeinem Rundschreiben Straßenbau Nr. 13/2003 des BMVBW (veröffentlicht im Verkehrsblatt 2003, Heft 6) zu beachten. Für die Einwirkungen auf Brücken gilt der DIN-Fachbericht 101 (Ausgabe März 2003) unter Berücksichtigung der zusätzlichen Regeln laut Allgemeinem Rundschreiben Straßenbau Nr. 10/2003 des BMVBW (veröffentlicht im Verkehrsblatt 2003, Heft 6).

Anlage 2.4/5

Zu DIN V ENV 1993 Teil 1-1

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 DIN V ENV 1993 Teil 1-1, Ausgabe April 1993, darf - unter Beachtung der zugehörigen Anwendungsrichtlinie (DASt-Richtlinie 103) - alternativ zu DIN 18800 (lfd. Nr. 2.4.4) dem Entwurf, der Berechnung und der Bemessung sowie der Ausführung von Stahlbauten zugrunde gelegt werden.

2 Bei Ausführung von Stahlbauten entsprechend DIN V ENV 1993 Teil 1-1, Ausgabe April 1993, ist DIN 18800-7:2002-09 zu beachten.

3 Auf folgende Druckfehler in der DASt-Richtlinie 103 wird hingewiesen:

Auf dem Deckblatt ist im Titel der 3. Absatz wie folgt zu ändern:

„Eurocode 3 - Bemessung und Konstruktion von Stahlbauten Teil 1-1: Allgemeine Bemessungsregeln, Bemessungsregeln für den Hochbau“.

Auf Seite 4, Abschnitt 3.2 beginnt der 2. Satz wie folgt:

„Für die nicht geschweißten Konstruktionen ...“.

Auf den Seiten 28 und 29, Anhang C, Absatz 6 ist in den Formeln für Längsspannungen und für Schubspannungen jeweils das Zeichen F (Großbuchstabe) zu ersetzen durch das Zeichen j (Kleinbuchstabe).

Auf Seite 29, Anhang C, Absatz 9 ist das Wort „Ermüdungsbelastung“ durch das Wort „Ermüdungsfestigkeit“ zu ersetzen.

Anlage 2.4/6

Zu DIN V ENV 1994 Teil 1-1

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

DIN V ENV 1994 Teil 1-1, Ausgabe Februar 1994, darf - unter Beachtung der zugehörigen Anwendungsrichtlinie (DASt-Richtlinie 104) - alternativ zu DIN 18800-5:2007-03 für den Entwurf, die Berechnung und die Bemessung sowie für die Ausführung von Verbundtragwerken aus Stahl und Beton zugrunde gelegt werden.

Anlage 2.4/7

Zu DIN 18807 Teil 1

Bei Anwendung der technischen Regel ist Folgendes zu beachten: Auf folgende Druckfehler wird hingewiesen:

1 Zu Bild 9:

In der Bildunterschrift ist „nach Abschnitt 3.2.5.3“ jeweils zu berichtigen in „nach Abschnitt 4.2.3.3“.

2 Zu Abschnitt 4.2.3.7:

Unter dem zweiten Spiegelstrich muss es statt „... höchstens 30° kleiner ...“ heißen „... mindestens 30° kleiner ...“.

Anlage 2.4/8

Zu DIN 18807 Teil 3

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Auf folgende Druckfehler wird hingewiesen:

Zu Abschnitt 3.3.3.1:

Im zweiten Absatz muss es anstelle von „... 3.3.3.2 Aufzählung a) multiplizierten ...“ heißen „... 3.3.3.2 Punkt 1 multiplizierten ...“.

Im dritten Absatz muss es anstelle von „... 3.3.3.2 Aufzählung b) nicht ...“ heißen „... 3.3.3.2 Punkt 2 nicht ...“.

Zu Abschnitt 3.6.1.5 mit Tabelle 4:

In der Tabellenüberschrift muss es heißen „Einzellasten zul F in kN je mm Stahlkerndicke und je Rippe für ...“.

Anlage 2.4/9

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Zu DIN 4113 Teil 1, DIN 4113-1/A1, DIN 4113-2:

Alternativ zu DIN 4113-1:1980-05, DIN 4113-1/A1:2002-09 und DIN 4113-2:2002-09 darf die Norm BS 8118 Teil 1: 1991 angewendet werden, wenn nach dieser Norm entweder die Sicherheitsbeiwerte nach Tabelle 3.2 oder Tabelle 3.3 im Abschnitt 3 - Bemessungsgrundlagen - um 10 % höher angesetzt oder die Grenzspannungen nach den Tabellen 4.1 und 4.2 im Abschnitt 4 - Bemessung von Bauteilen - bzw. nach den Tabellen 6.1 - 6.3 im Abschnitt 6 - Bemessung von Verbindungen - um 10 % reduziert werden.

Anmerkung: Sofern im Einzelfall ein genauerer Nachweis geführt wird, kann das bei Anwendung von DIN 4113-1:1980-05 erzielte Sicherheitsniveau mit einem geringeren Aufschlag auf die Sicherheitsbeiwerte bzw. einer geringeren Reduktion der Grenzspannungen erreicht werden.

2 Zu DIN 4113-1:1980-5, Abschnitt 5.2:

Die plastischen Querschnittsreserven analog dem Verfahren Elastisch-Plastisch nach DIN 18800-1:1990-11 dürfen berücksichtigt werden.

Anlage 2.4/10

Zu DIN 18807-1, -3, -6, -8 und -9

Bei Anwendung der technischen Regeln ist Folgendes zu beachten:

Die Normen gelten auch für Wellprofile, wobei die Wellenhöhe der Profilhöhe h und die Wellenlänge der Rippenbreite b_R nach DIN 18807-1, Bild 3 und Bild 4, bzw. Anhang A von DIN 18807-9 entspricht, siehe Bild.

DIN 18807-1, Abschnitt 4, bzw. DIN 18807-6, Abschnitt 3, gelten jedoch nicht für Wellprofile. Die Beanspruchbarkeiten von Wellprofilen sind nach DIN 18807-2 oder DIN 18807-7 zu ermitteln; lediglich das Grenzbiegemoment im Feldbereich von Einfeldträgern und Durchlaufträgern darf auch nach der Elastizitätstheorie ermittelt werden.

Anlage 2.4/11

Zu DIN 4113-1/A1

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Der Abschnitt 4.4 wird gestrichen.

Anlage 2.4/12

Zu DIN 18800-1

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Für die Bemessung und Konstruktion von Stahlbrücken gilt der DIN-Fachbericht 103 (Ausgabe März 2003). Bei Anwendung des DIN-Fachberichts sind die zusätzlichen Regeln laut Allgemeinem Rundschreiben Straßenbau Nr. 12/2003 des BMVBW (veröffentlicht im Verkehrsblatt 2003, Heft 6) zu beachten. Für die Einwirkungen auf Brücken gilt der DIN-Fachbericht 101 (Ausgabe März 2003) unter Berücksichtigung der zusätzlichen Regeln laut Allgemeinem Rundschreiben Straßenbau Nr. 10/2003 des BMVBW (veröffentlicht im Verkehrsblatt 2003, Heft 6).

Anlage 2.4/14

Zu DIN 18800-7

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Zu Abschnitt 2:

Es gilt DVS-Richtlinie 1704: Ausgabe Mai 2004 - Voraussetzungen und Verfahren für die Erteilung von Bescheinigungen über die Herstellerqualifikation zum Schweißen von Stahlbauten nach DIN 18800-7:2002-09.

Anlage 2.5/1

Zu DIN 1052 Teil 2

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Zu den Abschnitten 6.2.3, 6.2.10, 6.2.11, 6.2.12, 6.2.15:

Die genannten Mindestholzabmessungen und Mindestnagelabstände dürfen bei Douglasie nur angewendet werden, wenn die Nagellöcher über die ganze Nagellänge vorgebohrt werden. Dies gilt abweichend von Tabelle 11, Fußnote 1 für alle Nageldurchmesser.

2 Zu Abschnitt 7.2.4:

Die Festlegungen gelten nicht für Douglasie.

Anlage 2.5/2

Zu DIN V ENV 1995 Teil 1-1

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

DIN V ENV 1995 Teil 1-1, Ausgabe Juni 1994, darf - unter Beachtung der zugehörigen Anwendungsrichtlinie - alternativ zu DIN 1052 (lfd. Nr. 2.5.1) dem Entwurf, der Berechnung und der Bemessung sowie der Ausführung von Holzbauwerken zugrunde gelegt werden.

Anlage 2.5/3

Zu DIN 1052-1

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Zu Abschnitt 14:

Die Aufzählung b) von DIN 1052-1/A1:1996-10 erhält folgende Fassung:

„Brettschichtholz aus Lamellen der Sortierklassen S 13, MS 10 bis MS 17, bei Bauteilen über 10 m Länge auch aus Lamellen der Sortierklasse S 10, und zwar insbesondere Träger mit Rechteckquerschnitt mit unsymmetrischem Trägeraufbau nach Tabelle 15, Fußnote 1), mit der Brettschichtholzklasse (Festigkeitsklasse), dem Herstellernamen und dem Datum der Herstellung; bei Brettschichtholz-Trägern mit unsymmetrischem Aufbau nach 5.1.2 zweiter und dritter Absatz sowie mit symmetrischem Aufbau nach Tabelle 15, Fußnote 1), müssen die Bereiche unterschiedlicher Sortierklassen erkennbar sein.“

Anlage 2.5/4 E

Für die Verwendung von Bauprodukten nach harmonisierten Normen in Holzbauwerken ist Folgendes zu beachten:

1 Holzwerkstoffe nach EN 13986:2004¹⁾:

Es gilt die zugehörige Anwendungsnorm DIN V 20000-1:2005-12.

2 Vorgefertigte Fachwerkträger mit Nagelplatten nach EN 14250:2004²⁾:

Die Verwendung der vorgefertigten Fachwerkträger mit Nagelplatten ist bisher nicht geregelt und bedarf derzeit noch einer allgemeinen bauaufsichtlichen Zulassung.

3 Brettschichtholz nach EN 14080:2005-06³⁾:

Die Verwendung dieses Brettschichtholzes ist bisher nicht geregelt und bedarf derzeit noch einer allgemeinen bauaufsichtlichen Zulassung.

4 Furnierschichtholz für tragende Zwecke nach EN 14374: 2004-11⁴⁾:

Die Verwendung dieses Furnierschichtholzes ist bisher nicht geregelt und bedarf derzeit noch einer allgemeinen bauaufsichtlichen Zulassung.

5 Bauholz nach EN 14081-1:2005-11⁵⁾:

Die Verwendung des Bauholzes ist bisher nicht geregelt und bedarf derzeit noch einer allgemeinen bauaufsichtlichen Zulassung.

1) In Deutschland umgesetzt durch DIN EN 13986:2005-03

2) In Deutschland umgesetzt durch DIN EN 14250:2005-02

3) In Deutschland umgesetzt durch DIN EN 14080:2005-09

4) In Deutschland umgesetzt durch DIN EN 14374:2005-02

5) In Deutschland umgesetzt durch DIN EN 14081-1:2006-03

Anlage 2.5/5

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Die Technischen Baubestimmungen nach 2.5.1 (1) dürfen bis zum 30. Juni 2009 alternativ zu den Technischen Baubestimmungen nach 2.5.1 (2) angewendet werden.

2 Die Regeln der Technischen Baubestimmungen nach 2.5.1 (2) (neues Normenwerk) dürfen nicht mit denen der Technischen Baubestimmungen nach 2.5.1 (1) (altes Normenwerk) kombiniert werden (Mischungsverbot) mit folgender Ausnahme:

Die Bemessung einzelner Bauteile nach dem anderen Normenwerk ist zulässig, wenn diese einzelnen Bauteile innerhalb des Tragwerks Teiltragwerke bilden, die nur Stützkräfte weiterleiten.

Anlage 2.5/6

Zu DIN 1052:2004-08

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Zu Anhang F:

In folgenden Tabellen erhalten die charakteristischen Schub- und Torsionsfestigkeiten aufgrund neuer Erkenntnisse die nachstehenden neuen Rechenwerte:

• in Tabelle F.5 Zeile 7 (Vollholz):
  f_v,k = 2,0 N/mm² (statt f_v,k = 2,7 N/mm²)
• in Tabelle F.9 Zeile 7 (Brettschichtholz):
  f_v,k = 2,5 N/mm² (statt f_v,k = 3,5 N/mm²).

Die zugehörigen Fußnoten in den Tabellen bleiben unverändert.

2 Zu den Abschnitten 11.3 und 11.4.4:

Das DIN beabsichtigt, die Regelungen zu Durchbrüchen in den Abschnitten 11.3 und 11.4.4 zu ändern. Diese Abschnitte dürfen bis zum Vorliegen einer Neufassung nicht angewendet werden.

Anlage 2.5/7

Zur Richtlinie zur Anwendung von DIN V ENV 1995 Teil 1-1

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

In folgenden Tabellen erhalten die charakteristischen Schub- und Torsionsfestigkeiten aufgrund neuer Erkenntnisse einheitlich die nachstehenden neuen Rechenwerte:

• in Tabelle 3.2-1 (Vollholz):
  f_v,k = 2,0 N/mm²
• in den Tabellen 3.3-1 und B.2-1 (Brettschichtholz):
  f_v,g,k = 2,5 N/mm².

Anlage 2.5/8

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Holzbauteile mit geklebten tragenden Verbindungen sowie Brettsperrholz dürfen nur verwendet werden, wenn diese Verbindungen mit Klebstoffen hergestellt worden sind, die als Klebstoffe des Typs I nach DIN EN 301:2006-09 klassifiziert sind. Dies gilt nicht für die Verbindung der Komponenten in Holzwerkstoffen.

Für die Herstellung geklebter tragender Verbindungen von Holzbauteilen gilt Satz 1 sinngemäß.

Anlage 2.5/9

Zu DIN 1074

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Für die Einwirkungen auf Brücken sind zusätzlich die Regeln laut Allgemeinem Rundschreiben Straßenbau Nr. 10/2003 des BMVBW (veröffentlicht im Verkehrsblatt 2003, Heft 6) zu beachten.

Anlage 2.6/1

Zu den Technischen Regeln für die Verwendung von linienförmig gelagerten Verglasungen (TRLV)

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Die Technischen Regeln brauchen nicht angewendet zu werden für:

• Dachflächenfenster in Wohnungen und Räumen ähnlicher Nutzung (zum Beispiel Hotelzimmer, Büroräume) mit einer Lichtfläche (Rahmen-Innenmaß) bis zu 1,6 m²,
• Verglasungen von Kulturgewächshäusern (siehe DIN V 11535:1998-02),
• alle Vertikalverglasungen, deren Oberkante nicht mehr als 4 m über einer Verkehrsfläche liegt (zum Beispiel Schaufensterverglasungen), mit Ausnahme der Regelung in Abschnitt 3.3.2.

Anlage 2.6/3

Zu DIN 18516 Teil 4

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Zu Abschnitt 1:

Der Abschnitt wird durch folgenden Satz ergänzt:

Es ist Heißgelagertes Einscheiben-Sicherheitsglas (ESG-H) nach Bauregelliste A Teil 1, lfd. Nr. 11.4.2 zu verwenden.

2 Der Abschnitt 2.5.1 entfällt.

3 Zu Abschnitt 3.3.4:

In Bohrungen sitzende Punkthalter fallen nicht unter den Anwendungsbereich der Norm.

Anlage 2.6/4

Zu DIN 18516-1

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Anstelle von Abschnitt 5.1.1 gilt:

„Falls der Rechenwert der Eigenlast eines Baustoffs nicht DIN 1055-1 entnommen werden kann, soll dessen Eigenlast unter Berücksichtigung einer möglichen Feuchteaufnahme durch Wiegen nachgewiesen werden.“

2 Zu den Abschnitten 7.2.1 und 7.2.2 gilt:

„Für andere Korrosionsschutzsysteme ist ein Eignungsnachweis einer dafür anerkannten Prüfstelle vorzulegen.“

3 Anhang C wird von der bauaufsichtlichen Einführung ausgenommen.

4 Auf folgende Druckfehlerberichtigung wird hingewiesen:

Zu Anhang A, Abschnitt A 3.1:

Im 4. Absatz muss es anstelle von „... nach Bild A.1.b) ...“ richtig „... nach Bild A.1.c) ...“ und anstelle von „... nach Bild A.1.c) ...“ richtig „... nach Bild A.1.d) ...“ heißen.

Zu Abschnitt A 3.2:

Im 2. Absatz muss es anstelle von „... nach 8.1 ...“ richtig
„... nach A.1 ...“ heißen.

Anlage 2.6/5 E

Für die Verwendung von Lagern nach DIN EN 1337 ist Folgendes zu beachten:

1 Es gilt DIN EN 1337-1:2001-02.

2 Gleitteile sind in DIN EN 1337-2:2004-07 geregelt.

3 Für Festhaltekonstruktionen und Horizontalkraftlager gilt DIN V 4141-13:1994-10 in Verbindung mit DIN V 4141-1:2003-05.

4 Die Anschlussbauteile von Brückenlagern gemäß DIN EN 1337-1:2001-02 Tabelle 1 sind nicht geregelt und bedürfen daher einer allgemeinen bauaufsichtlichen Zulassung.

5 Für DIN EN 1337-3:2005-07 gilt:

„Für die Verwendung in Deutschland sind nur Chloroprenkautschuk(CR)-Lager erlaubt.“

6 Für DIN EN 1337-5:2005-07 gilt:

„Für die Verwendung in Deutschland sind nur Topfgleitlager mit einem akkumulierten Gleitweg von 1000 m beziehungsweise 2000 m gemäß Anhang E und somit nur die Innendichtungen A.1.1, A.1.2 und A.1.3 gemäß Anhang A erlaubt.“

Anlage 2.6/6 E

Zu den technischen Regeln und Normen nach 2.6.5, 2.6.6, 2.6.7, 2.6.8 und 2.7.9

1 Allgemeines

Werden Bauprodukte aus Glas auf der Grundlage der genannten Technischen Baubestimmungen in feuerwiderstandsfähigen Verglasungen verwendet, so ist zu beachten, dass die Klassifizierung der Feuerwiderstandsfähigkeit immer für das System (Brandschutzverglasung) nach EN 13501-2 im Rahmen von allgemeinen bauaufsichtlichen Zulassungen, europäischen technischen Zulassungen oder nationalen bzw. europäischen Produktnormen erfolgen muss.

2 Verwendbare Bauprodukte aus Glas

2.1 Basiserzeugnisse aus Kalk-Natronsilikatglas nach EN 572-9:2004¹⁾

Für die Verwendung nach den genannten Technischen Baubestimmungen sind Basiserzeugnisse aus Kalk-Natronsilikatglas mit den Bezeichnungen Floatglas, poliertes Drahtglas, Ornamentglas und Drahtornamentglas nach BRL A Teil 1 lfd. Nr. 11.10 zu verwenden. In der Koexistenzperiode bis zum 1.9.2006 ist weiterhin die Verwendung der Produkte nach der bisherigen Nationalen Produktnorm zulässig. Die Zuordnung der genannten Bauprodukte aus Glas, die durch harmonisierte Europäische Normen geregelt werden, zu den national geregelten Bauprodukten aus Glas ergibt sich aus folgender Tabelle 1.

Tabelle 1

2.2 Beschichtetes Glas nach EN 1096-4:2004²⁾

Es dürfen nur beschichtete Bauprodukte aus Glas verwendet werden, die den Bestimmungen von Bauregelliste A Teil 1 Abschnitt 11 entsprechen. Es sind die jeweiligen Werte der Biegezugfestigkeit und die Regelungen für den Nachweis der Übereinstimmung nach Bauregelliste A Teil 1 lfd. Nr. 11.11 zu berücksichtigen. Die Zuordnung der genannten beschichteten Glaserzeugnisse, die durch harmonisierte Europäische Normen geregelt werden, zu den national geregelten beschichteten Glaserzeugnissen entspricht jeweils der Zuordnung der Basisglaserzeugnisse, die für die Herstellung verwendet wurden. 2.3 Teilvorgespanntes Kalknatronglas nach EN 1863-2:2004³⁾

Teilvorgespanntes Kalknatronglas darf nur verwendet werden, wenn bei der Bemessung die für Floatglas (Spiegelglas) geltende zulässige Biegezugspannung angesetzt wird und es zur Herstellung einer der nachfolgend genannten Verglasungen verwendet wird:

• allseitig linienförmig gelagerte vertikale Mehrscheiben-Isolierverglasung mit einer Fläche von maximal 1,6 m²,
• Verbundsicherheitsglas mit einer Fläche von maximal 1,0 m².

Andere Verwendungen von teilvorgespanntem Glas gelten als nicht geregelte Bauart.

2.4 Thermisch vorgespanntes Kalknatron-Einscheibensicherheitsglas nach EN 12150-2:20044)

Thermisch vorgespanntes Kalknatron-Einscheibensicherheitsglas darf nur wie Einscheiben-Sicherheitsglas (ESG) nach Bauregelliste A Teil 1 lfd. Nr. 11.4.1 verwendet werden, wenn es den Bestimmungen der Bauregelliste A Teil 1 lfd. Nr. 11.12 entspricht. Die Zuordnung der in DIN EN 12150-2:2005-01 genannten Bauprodukte aus Glas zu den in den Technischen Baubestimmungen genannten Bauprodukten aus Glas ergibt sich aus folgender Tabelle 2.

Tabelle 2

2.5 Heißgelagertes thermisch vorgespanntes Kalknatron-Einscheibensicherheitsglas nach EN 14179-2:2005⁵⁾

Das heißgelagerte thermisch vorgespannte Kalknatron-Einscheibensicherheitsglas nach DIN EN 14179-2:2005-08 darf nur wie thermisch vorgespanntes Kalknatron-Einscheibensicherheitsglas verwendet werden, sofern die Biegezugfestigkeit nach der Bauregelliste A Teil 1 lfd. Nr. 11.12 deklariert ist.

2.6 Verbundglas und Verbund-Sicherheitsglas nach EN 14449: 2005⁶⁾

1 Als Verbund-Sicherheitsglas im Sinne der genannten technischen Regeln darf nur Verbund-Sicherheitsglas angesehen werden, das den Bedingungen der Bauregelliste A Teil 1 lfd. Nr. 11.14 entspricht. Verbundglas muss der lfd. Nr. 11.15 der Bauregelliste A Teil 1 entsprechen. 2 Die Technischen Regeln sind für Kunststoff als Verglasungsmaterial nicht anwendbar.

2.7 Mehrscheiben-Isolierglas nach EN 1279-5:2005⁷⁾

Für die Verwendung nach den genannten Technischen Baubestimmungen muss das Mehrscheiben-Isolierglas den Bedingungen der Bauregelliste A Teil 1 lfd. Nr. 11.16 entsprechen.

2.8 Für die Verwendung der nachfolgend genannten Produkte nach den Technischen Baubestimmungen ist eine allgemeine bauaufsichtliche Zulassung erforderlich:

Borosilikatgläser nach EN 1748-1-2⁸⁾,

Glaskeramik nach EN 1748-2-2⁹⁾,

Chemisch vorgespanntes Kalknatronglas nach EN 12337-2¹⁰⁾,

Thermisch vorgespanntes Borosilikat-Einscheibensicherheitsglas nach EN 13024-2¹¹⁾,

Erdalkali-Silikatglas nach EN 14178-2¹²⁾,

Thermisch vorgespanntes Erdalkali-Silikat-Einscheibensicherheitsglas nach EN 14321-2¹³⁾.

1) In Deutschland umgesetzt durch DIN EN 572-9:2005-01

2) In Deutschland umgesetzt durch DIN EN 1096-4:2005-01

3) In Deutschland umgesetzt durch DIN EN 1863-2:2005-01

4) In Deutschland umgesetzt durch DIN EN 12150-2:2005-01

5) In Deutschland umgesetzt durch DIN EN 14179-2:2005-08

6) In Deutschland umgesetzt durch DIN EN 14449:2005-07

7) In Deutschland umgesetzt durch DIN EN 1279-5:2005-08

8) In Deutschland umgesetzt durch DIN EN 1748-1-2:2005-01

9) In Deutschland umgesetzt durch DIN EN 1748-2-2:2005-01

10) In Deutschland umgesetzt durch DIN EN 12337-2:2005-01

11) In Deutschland umgesetzt durch DIN EN 13024-2:2005-01

12) In Deutschland umgesetzt durch DIN EN 14178-2:2005-01

13) In Deutschland umgesetzt durch DIN EN 14321-2:2005-10

Anlage 2.6/7 E

Für die Verwendung von Unterdecken nach EN 13964+A1:2006¹⁾ ist Folgendes zu beachten:

1 Der Nachweis der gesundheitlichen Unbedenklichkeit ist durch allgemeine bauaufsichtliche Zulassung zu führen. Ausgenommen sind Unterdecken, die aus Unterkonstruktionen aus Metall oder unbehandeltem Holz in Verbindung mit Decklagen aus Metallkassetten, unbehandeltem Holz, Holzwerkstoffen nach EN 13986 gemäß BRL B Teil 1 Abschnitt 1.3.2.1 und Gipskartonplatten sowie Dämmstoffen gemäß BRL B Teil 1 Abschnitte 1.5.1 bis 1.5.10 bestehen.

2 Die Verankerung in Beton, Porenbeton, haufwerksporigem Beton, Ziegeln, Stahl, Holz oder ähnlichen Verankerungsgründen ist nur mit Verankerungselementen wie z. B. Dübeln, Setzbolzen oder Schrauben zulässig, wenn

• für diese Verwendung eine Europäische Technische Zulassung oder eine allgemeine bauaufsichtliche Zulassung vorliegt oder
• die Verwendung in den Technischen Baubestimmungen geregelt ist. 3  Sind Anforderungen an den Schallschutz zu erfüllen, ist der Nachweis des Schallschutzes nach DIN 4109 zu führen. Dabei sind die gemäß DIN 4109 bzw. Beiblatt 1 zu DIN 4109 ermittelten Rechenwerte in Ansatz zu bringen.

4 Der Nachweis des Wärmeschutzes nach DIN 4108 Teil 2 und 3 und der Nachweis des energieeinsparenden Wärmeschutzes sind unter Ansatz der Bemessungswerte gemäß DIN V 4108-4 zu führen. Im Bausatz verwendete Dämmstoffe müssen die Anforderungen des Anwendungsgebietes DI nach DIN V 4108-10 erfüllen.

1) In Deutschland umgesetzt durch DIN EN 13964:2007-02

Anlage 2.6/8

Zu den Technischen Regeln für die Bemessung und die Ausführung punktförmig gelagerter Verglasungen (TRPV)

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Zu Abschnitt 1:

Die Technischen Regeln brauchen nicht angewendet zu werden für alle Vertikalverglasungen, deren Oberkante nicht mehr als 4 m über einer Verkehrsfläche liegt (zum Beispiel Schaufensterverglasungen).

Anlage 2.6/9

Zu den technischen Regeln und Normen nach 2.6.5, 2.6.6, 2.6.7, 2.6.8 und 2.7.9

Für Verwendungen, in denen nach den Technischen Baubestimmungen heißgelagertes Einscheibensicherheitsglas (ESG-H) gefordert wird, ist heißgelagertes thermisch vorgespanntes Kalk-natron-Einscheibensicherheitsglas (ESG-H) nach den Bedingungen der Bauregelliste A Teil 1 lfd. Nr. 11.13, Anlage 11.11 einzusetzen.

Anlage 2.6/10

Zu den Technischen Regeln für die Verwendung von absturzsichernden Verglasungen (TRAV)

Bei Anwendung der Technischen Regeln ist Folgendes zu beachten:

Zu Abschnitt 1.1:

Der 1. Spiegelstrich wird wie folgt ersetzt:

„-Vertikalverglasungen nach den „Technischen Regeln für die Verwendung von linienförmig gelagerten Verglasungen“, veröffentlicht in den DIBt-Mitteilungen 3/2007 (TRLV), an die wegen ihrer absturzsichernden Funktion die zusätzlichen Anforderungen nach diesen technischen Regeln gestellt werden.“

Anlage 2.7/1

Zu DIN 1056

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Die Ermittlung der Einwirkungen aus Wind erfolgt weiterhin bis zur Überarbeitung von DIN 1056 gemäß Anhang A dieser Norm.

2 Zu Abschnitt 10.2.3.1:

Für die Mindestwanddicke gilt Tabelle 6, jedoch darf die Wanddicke an keiner Stelle kleiner als 1/30 des dazugehörigen Innendurchmessers sein.

Anlage 2.7/2

Zu DIN 4112

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Abschnitt 4.6 wird ersetzt durch folgende Regel:

Werden Fliegende Bauten während der Winterperiode betrieben, ist Schneelast zu berücksichtigen. Die Erleichterungen nach Abschnitt 3.4.1 von DIN 1055-5 (Juni 1975) gelten sinngemäß. Bei Fliegenden Bauten, bei denen infolge von Konstruktions- oder Betriebsbedingungen ein Liegenbleiben des Schnees ausgeschlossen ist, braucht die Schneelast nicht berücksichtigt zu werden.

Innerhalb dieser Bauten sind an sichtbarer Stelle Schilder anzubringen, aus denen hervorgeht, dass

• ohne Schneelast gerechnet wurde,
• eine ständige Beheizung zur Schneebeseitigung auf dem Dach erforderlich ist oder
• der Schnee laufend vom Dach zu räumen ist oder
• eine Abtragung der vollen Schneelast durch eine geeignete Stützkonstruktion erforderlich ist.

Auf die Betriebsanleitung ist dabei hinzuweisen. Auch in den Bauvorlagen muss ein entsprechender Hinweis enthalten sein.

2.1 Bei Fliegenden Bauten, deren Bauvorlagen auf der Grundlage der Windlastansätze nach DIN 4112:1983-02 in Verbindung mit DIN 1055-4:1986-08 erstellt wurden, sind die Aufstellorte auf die Windzonen 1 und 2 sowie das Binnenland in den Windzonen 3 und 4 nach DIN 1055-4:2005-03 beschränkt.

2.2 Sollen Fliegende Bauten, die nur für die unter Nr. 2.1 genannten Regionen ausgelegt sind, auch in den anderen Regionen (Küsten und Inseln in den Windzonen 3 und 4 nach DIN 1055-4:2005-03) aufgestellt werden, sind besondere Maßnahmen festzulegen. Als besondere Maßnahmen kommen insbesondere -  ergänzende statische Nachweise,

• Konstruktionsverstärkungen,
• Teilabbau,
• zuverlässige Wetterprognosen oder
• windgeschützte Aufstellorte

in Betracht.

2.3 Zur Bemessung von Fliegenden Bauten, die unter Ansatz der Windlasten nach DIN 4112:1983-02 in Verbindung mit DIN 1055-4:1986-08 für die Aufstellung in allen Windzonen ausgelegt werden sollen, sind diese Windlasten um den Faktor 1,4 zu erhöhen. Dieser Erhöhungsfaktor gilt für Projekte bis 10 m Höhe. Für höhere Bauwerke sind genauere Nachweise erforderlich.

3 Für die Anwendung der Norm sind die Auslegungen zu beachten, die in den Mitteilungen des Institutes für Bautech-nik 4/1988 S. 101 sowie in den Mitteilungen des Deutschen Institutes für Bautechnik 5/2000 S. 171 veröffentlicht sind.

4 Zu DIN 4112/A1:2006-03:

Abschnitt 1.1:

Der Abschnitt ist nicht anzuwenden.

Anlage 2.7/3

Zu DIN 4131

Bei Anwendung der technischen Regeln ist Folgendes zu beachten:

1 Die Ermittlung der Einwirkungen aus Wind erfolgt weiterhin bis zur Überarbeitung von DIN 4131 gemäß Anhang A dieser Norm.

2 Zu Abschnitt A.1.3.2.3:

Aerodynamische Kraftbeiwerte, die dem anerkannten auf Windkanalversuchen beruhenden Schrifttum entnommen oder durch Versuche im Windkanal ermittelt werden, müssen der Beiwertdefinition nach DIN 1055 Teil 4 entsprechen.

Anlage 2.7/5

Zu DIN 4134

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Abschnitt 4.2.5 wird ergänzt durch folgende Regel:

Bei Tragluftbauten braucht die Schneelast nicht berücksichtigt zu werden, wenn durch eine dafür ausreichende dauernde Be-heizung nach Abschnitt 3.4.1 von DIN 1055-5 (Juni 1975) ein Liegenbleiben des Schnees verhindert wird oder wenn ein orts-festes Abräumgerät für Schnee vorhanden ist.

Innerhalb dieser Bauten sind an sichtbarer Stelle Schilder anzubringen, aus denen hervorgeht, dass

• ohne Schneelast gerechnet wurde,
• eine ständige Beheizung zur Schneebeseitigung auf dem Dach erforderlich ist oder
• der Schnee laufend vom Dach zu räumen ist oder
• eine Abtragung der vollen Schneelast durch eine geeignete Stützkonstruktion erforderlich ist.

Anlage 2.7/6

Zu DIN 11622-3

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Zu Abschnitt 4:

Auf folgenden Druckfehler in Absatz 3, Buchstabe b wird hingewiesen:

Die 5. Zeile muss richtig lauten:

„Für Güllebehälter mit einem Durchmesser d > 10 m.“

Anlage 2.7/7

Zu DIN 11622-1

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Zu Abschnitt 4.4:

Anstelle des nach Absatz 1 anzusetzenden Erdruhedrucks darf auch mit aktivem Erddruck gerechnet werden, wenn die zum Auslösen des Grenzzustandes erforderliche Bewegung der Wand sichergestellt ist (siehe DIN 1055 Teil 2, Abschnitt 9.1).

Anlage 2.7/8

Zu DIN 4421

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Für Traggerüste dürfen Stahlrohrgerüstkupplungen mit Schraub- oder Keilverschluss und Baustützen aus Stahl mit Ausziehvorrichtung, die auf der Grundlage eines Prüfbescheids gemäß den ehemaligen Prüfzeichenverordnungen der Länder hergestellt wurden, weiterverwendet werden, sofern ein gültiger Prüfbescheid für die Verwendung mindestens bis zum 1. Januar 1989 vorlag. Gerüstbauteile, die diese Bedingungen erfüllen, sind in einer Liste in den DIBt-Mitteilungen*), Heft 6/97 S. 181, veröffentlicht.

*) Die DIBt-Mitteilungen sind zu beziehen beim Verlag Ernst & Sohn, Rotherstraße 21, 10245 Berlin.

Anlage 2.7/9

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Für Arbeits- und Schutzgerüste dürfen Stahlrohrgerüstkupplungen mit Schraub- oder Keilverschluss, die auf der Grundlage eines Prüfbescheids gemäß den ehemaligen Prüfzeichenverordnungen der Länder hergestellt wurden, weiterverwendet werden, sofern ein gültiger Prüfbescheid für die Verwendung mindestens bis zum 1. Januar 1989 vorlag. Gerüstbauteile, die diese Bedingungen erfüllen, sind in einer Liste in den DIBt-Mitteilungen*), Heft 6/97 S. 181, veröffentlicht.

*) Die DIBt-Mitteilungen sind zu beziehen beim Verlag Ernst & Sohn, Rotherstraße 21, 10245 Berlin.

Anlage 2.7/10

Zur Richtlinie „Windenergieanlagen; Einwirkungen und Standsicherheitsnachweise für Turm und Gründung“

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Nach Untersuchung des Einflusses benachbarter Windenergieanlagen gemäß Abschnitt 6.3.3 ist, soweit der Abstand a kleiner ist als nach den dort aufgeführten Bedingungen oder die Bauaufsicht dies nicht beurteilen kann, die gutachterliche Stellungnahme, z. B. eines Sachverständigen1) einzuholen. Dies betrifft insbesondere typengeprüfte Windenergieanlagen. Soweit im Gutachten festgestellt wird, dass eine gegenüber den Auslegungsparametern erhöhte Turbulenz-intensität vorliegt, erfordert dies auch erneute bautechnische Nachweise und Nachweise für maschinentechnische Teile der Windenergieanlage; dies gilt auch für bestehende Anlagen, die derartig durch die neu zu errichtende beeinflusst werden. Die Standsicherheit anderer Anlagen darf durch hinzutretende nicht gefährdet werden.

2 Abstände wegen der Gefahr des Eisabwurfs sind unbeschadet der Anforderungen aus anderen Rechtsbereichen zu Ver-kehrswegen und Gebäuden einzuhalten, soweit eine Gefährdung der öffentlichen Sicherheit nicht auszuschließen ist. Abstände größer als 1,5 x (Rotordurchmesser plus Nabenhöhe) gelten im Allgemeinen in nicht besonders eisgefährdeten Regionen gemäß DIN 1055-5:1975-06, Abschnitt 6 als ausreichend.

3 Zu den Bauvorlagen für Windenergieanlagen gehören:

3.1 Die gutachterlichen Stellungnahmen eines Sachverständigen¹⁾ nach Abschnitt 3, Buchstabe I der Richtlinie sowie die weiteren von einem Sachverständigen¹⁾ begutachteten Unterlagen nach Abschnitt 3, Buchstaben J, K und L der Richtlinie.

3.2 Soweit erforderliche Abstände wegen der Gefahr des Eisabwurfes nach 2. nicht eingehalten werden, eine gutachterliche Stellungnahme eines Sachverständigen¹⁾ zur Funktionssicherheit von Einrichtungen, durch die der Betrieb der Windenergieanlage bei Eisansatz sicher ausgeschlossen werden kann oder durch die ein Eisansatz verhindert werden kann (zum Beispiel Rotorblattheizung).

3.3 Zur Bestätigung, dass die der Auslegung der Anlage zugrunde liegenden Anforderungen an den Baugrund am Aufstellort vorhanden sind, das Baugrundgutachten nach Abschnitt 3, Buchstabe H der Richtlinie.

3.4 Für Windenergieanlagen mit einer überstrichenen Rotorfläche von maximal 7,0 m², einer maximalen Nennleistung von 1,0 kW und einer maximalen Höhe des Rotormittelpunktes über Gelände von 7,0 m gilt 3.1 bis 3.4 nicht.

4 Hinweise:

4.1 In die Baugenehmigung sind aufzunehmen:

• als Nebenbestimmungen die Durchführung der wiederkehrenden Prüfungen nach Abschnitt 13 der Richtlinie²⁾ in Verbindung mit dem begutachteten Wartungspflichtenbuch (siehe 4.1 zu Abschnitt 3, Buchstabe L der Richtlinie) sowie die Einhaltung der in den Gutachten nach 3.1 bis 3.3 formulierten Auflagen.
• als Hinweis die Entwurfslebensdauer nach Abschnitt 8.6.1 der Richtlinie.

4.2 Die Einhaltung der im Prüfbericht bzw. Prüfbescheid über den Nachweis der Standsicherheit aufgeführten Auflagen an die Bauausführung ist im Rahmen der Bauüberwachung und/oder der Bauzustandsbesichtigung zu überprüfen.

4.3 Die erforderlichen Abstände zu anderen Windenergieanlagen sollen im Allgemeinen auf dem eigenen Grundstück erbracht werden.

5 Die Ermittlung der Einwirkungen aus Wind erfolgt weiterhin nach Anhang B.

1) Als Sachverständige kommen insbesondere folgende in Betracht:

• Germanischer Lloyd, WindEnergie GmbH, Steinhöft 9, D-20459 Hamburg
• Det Norske Veritas, Frederiksborgvej 399, DK-4000 Roskilde
• TÜV Nord SysTec GmbH & Co. KG, Langemarckstr. 20, D-45141 Essen
• TÜV Industrie Service GmbH, Westendstraße 199, D-80686 München
• DEWI-OCC, Offshore & Certification Centre, Am Seedeich 9, D-27472 Cuxhaven

2) Als Sachverständige für Inspektion und Wartung kommen insbesondere in Betracht:

Die in Fußnote 1 genannten sowie die vom Sachverständigenbeirat des Bundesverbandes WindEnergie (BWE) e. V. anerkannten Sachverständigen.

Anlage 2.7/11

Zu den Lehmbau Regeln

Die technische Regel gilt für Wohngebäude bis zu zwei Vollgeschossen und nicht mehr als zwei Wohnungen.

1 Hinsichtlich des Brandschutzes ist das Brandverhalten der Baustoffe nach DIN 4102-1:1998-05 oder alternativ nach DIN EN 13501-1:2002-06 nachzuweisen, soweit eine Klassifizierung ohne Prüfung nach DIN 4102-4:1994-03 oder gemäß Entscheidung 96/603/EG der Europäischen Kommission nicht möglich ist.

Anforderungen an den Feuerwiderstand der Bauteile sind nach DIN 4102-2:1977-09 oder alternativ nach DIN EN 13501-2:2003-12 nachzuweisen, soweit eine Klassifizierung ohne Prüfung nach DIN 4102-4:1994-03 nicht möglich ist.

2 Für den Nachweis des Wärmeschutzes sind die Bemessungswerte der Wärmeleitfähigkeit nach DIN V 4108-4 anzusetzen.

3 Für den Nachweis des Schallschutzes gilt DIN 4109:1989-11.

Anlage 2.7/12

Bei Anwendung der technischen Regeln ist die „Anwendungsrichtlinie für Arbeitsgerüste“, Fassung November 2005, die in den DIBt-Mitteilungen*) Heft 2/2006 S. 61 veröffentlicht ist, zu beachten.

*) Die DIBt-Mitteilungen sind zu beziehen beim Verlag Ernst & Sohn, Rotherstraße 21, 10245 Berlin.

Anlage 2.7/13 E

Zu DIN 1056

Für die Verwendung von Bauprodukten nach harmonisierten Normen in freistehenden Schornsteinen ist Folgendes zu beach-ten:

Steine und Mörtel nach EN 13084-5:2005¹⁾.

Die Verwendung der Steine und Mörtel für Innenrohre aus Mauerwerk ist nicht geregelt und bedarf deshalb einer allgemeinen bauaufsichtlichen Zulassung.

1) In Deutschland umgesetzt durch DIN EN 13084-5:2005-12 und Berichtigung 1:2006-07

Anlage 2.7/14 E

Für die Verwendung von zylindrischen Stahlbauteilen in einschaligen Stahlschornsteinen und Innenrohren aus Stahl nach EN 13084-7:2005¹⁾ ist Folgendes zu beachten:

Für die Ausführung der Schweißarbeiten von Schornsteinen und Innenrohren aus zylindrischen Stahlbauteilen gilt DIN V 4133.

1) In Deutschland umgesetzt durch DIN EN 13084-7:2006-06

Anlage 3.1/8

Zu DIN 4102 Teil 4

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Zu Abschnitt 8.7.2:

Dachdeckungsprodukte/-materialien, die einschlägigen europäischen technischen Spezifikationen (harmonisierte europäische Norm oder europäische technische Zulassung) entsprechen und die zusätzlichen Bedingungen über angrenzende Schichten erfüllen, gelten als Bedachungen, die gegen Flugfeuer und strahlende Wärme widerstandsfähig sind.

Zusammenstellung von gegen Flugfeuer und strahlende Wärme widerstandsfähigen Dachdeckungsprodukten (oder -materialien) gemäß Entscheidung der Kommission 2000/553/EG, veröffentlicht im Amtsblatt der Europäischen Gemeinschaften L 235/19, von denen ohne Prüfung angenommen werden kann, dass sie den Anforderungen entsprechen; die zusätzlichen Bedingungen zu angrenzenden Schichten sind ebenfalls einzuhalten.

Dachdeckungsprodukte/-materialien	Besondere Voraussetzung für die Konformitätsvermutung
Decksteine aus Schiefer oder anderem Naturstein	Entsprechen den Bestimmungen der Entscheidung 96/603/EG der Kommission
Dachsteine aus Stein, Beton, Ton oder Keramik, Dachplatten aus Stahl	Entsprechen den Bestimmungen der Entscheidung 96/603/EG der Kommission. Außenliegende Beschichtungen müssen anorganisch sein oder müssen einen Brennwert PCS ≤ 4,0 MJ/m2 oder eine Masse ≤ 200 g/m2 haben
Faserzementdeckungen: - Ebene und profilierte Platten - Faserzement-Dachplatten	Entsprechen den Bestimmungen der Entscheidung 96/603/EG der Kommission oder haben einen Brennwert PCS ≤ 3,0 MJ/kg
Profilblech aus Aluminium, Aluminiumlegierung, Kupfer, Kupferlegierung, Zink, Zinklegierung, unbeschichtetem Stahl, nichtrostendem Stahl, verzinktem Stahl, beschichtetem Stahl oder emailliertem Stahl	Dicke ≥ 0,4 mm Außenliegende Beschichtungen müssen anorganisch sein oder müssen einen Brennwert PCS ≤ 4,0 MJ/m2 oder eine  Masse ≤ 200 g/m2 haben
Ebenes Blech aus Aluminium, Aluminiumlegierung, Kupfer, Kupferlegierung, Zink, Zinklegierung, unbeschichtetem Stahl, nichtrostendem Stahl, verzinktem Stahl, beschichtetem Stahl oder emailliertem Stahl	Dicke ≥ 0,4 mm Außenliegende Beschichtungen müssen anorganisch sein oder müssen einen Brennwert PCS ≤ 4,0 MJ/m2 oder eine  Masse ≤ 200 g/m2 haben.
Produkte, die im Normalfall voll bedeckt sind (von den rechts aufgeführten anorganischen Materialien)	Lose Kiesschicht mit einer Mindestdicke von 50 mm oder eine Masse ≥ 80 kg/m2; Mindestkorn  größe 4 mm, maximale Korngröße 32 mm; Sand-/Zementbelag mit einer Mindestdicke von 30 mm; Betonwerksteine oder mineralische Platten mit einer Mindestdicke von 40 mm

Zusätzliche Bedingungen:

Für alle Dachdeckungsprodukte/-materialien aus Metall gilt, dass sie auf geschlossenen Schalungen aus Holz oder Holzwerkstoffen mit einer Trennlage aus Bitumenbahn mit Glas-vlies- oder Glasgewebeeinlage auch in Kombination mit einer strukturierten Trennlage mit einer Dicke ≤ 8 mm zu verwenden sind.

Abweichend hiervon erfüllen bestimmte Dachdeckungsprodukte/-materialien die Anforderungen an gegen Flugfeuer und strah-lende Wärme widerstandsfähige Bedachungen, wenn die Ausführungsbedingungen gemäß DIN 4102-4/A1 zu 8.7.2 Nr. 2 erfüllt sind.

Anlage 3.1/9

1 Bei der Anwendung der technischen Regel ist DIN V ENV 1991-2-2:1997-05 - Eurocode 1 - Grundlagen der Tragwerksplanung und Einwirkungen auf Tragwerke - Teil 2-2: Einwirkungen auf Tragwerke; Einwirkungen im Brandfall einschließlich dem Nationalen Anwendungsdokument (NAD) - Richtlinie zur Anwendung von DIN V ENV 1991-2-2:1997-05 (DIN-Fachbericht 91) zu beachten.

2 Bei der Anwendung von DIN V ENV 1992-1-2:1997-05 unter Beachtung ihres Nationalen Anwendungsdokumentes gilt außerdem Folgendes:

Es dürfen Tragwerke mit Betonfestigkeitsklassen bis maximal C45/55 beurteilt werden. Die tabellarischen Daten für Stützen (tabellarisches Verfahren zur Einstufung von Stahlbetonstützen in Feuerwiderstandsklassen) nach DIN V ENV 1992-1-2:1997-05 Abschnitt 4.2.3 dürfen nicht angewendet werden. Abweichend vom DIN-Fachbericht 92 darf der Anhang C angewendet werden.

DIN V ENV 1992-1-2:1997-05 darf unter Beachtung ihres Nationalen Anwendungsdokumentes auch zur brandschutztechnischen Beurteilung von Stahlbetontragwerken herangezogen werden, deren Bemessung bei Normaltemperatur (Kaltfall) nach DIN 1045-1:2008-08 erfolgt ist. Bei der Anwendung von tabellarischen Daten (tabellarische Einstufungsverfahren) ist der Lastausnutzungsgrad (sofern als Eingangsgröße für die Tabellen erforderlich) entsprechend DIN V ENV 1992-1-2:1997-05 zu bestimmen. Bei der Anwendung vereinfachter Rechenverfahren ist die Beanspruchung im Brandfall auf Grundlage von DIN V ENV 19912-2:1997-05 zu bestimmen.

3 Die Vornormen DIN V ENV 1993-1-2, DIN V ENV 1994-1-2 und DIN V ENV 1995-1-2 dürfen unter Beachtung ihrer Nationalen Anwendungsdokumente dann angewendet werden, wenn die Tragwerksbemessung bei Normaltemperatur (Kaltfall) nach den Vornormen DIN V ENV 1993-1-1, DIN V ENV 1994-1-1, DIN V ENV 1995-1-1 unter Beachtung ihrer Nationalen Anwendungsdokumente erfolgt ist.

4 Die DIBt-Richtlinie zur Anwendung von DIN V ENV 1994-1-2 in Verbindung mit DIN 18800-5 darf dann angewendet werden, wenn die Tragwerksbemessung bei Normaltemperatur (Kaltfall) nach DIN 18800-5:2007-03 erfolgt ist.

5 Für DIN V ENV 1994-1-2:1997-06 und DIN V ENV 1992-1-2:1997-05 gilt:

Die in den Tabellen zu den Mindestquerschnittsabmessungen angegebenen Feuerwiderstandsklassen entsprechen den Feuerwiderstandsklassen nach DIN 4102 Teil 2 bzw. den bauaufsichtlichen Anforderungen gemäß nachfolgender Tabelle:

Bauaufsichtliche Anforderung	Tragende Bauteile ohne Raumabschluss	Tragende Bauteile mit Raumabschluss	Nichttragende
feuerhemmend	R 30 F 30	REI 30 F 30	EI 30 F 30
hochfeuerhemmend	R 60 F 60	REI 60 F 60	EI 60 F 60
feuerbeständig	R 90 F 90	REI 90 F 90	EI 90 F 90
Brandwand	-	REI-M 90	EI-M 90

Es bedeuten:

R - Tragfähigkeit

E - Raumabschluss

I - Wärmedämmung

M - Widerstand gegen mechanische Beanspruchung

siehe auch Tabelle 0.1.1 der Bauregelliste A Teil 1

Anlage 3.1/10

Zu DIN 4102-22

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Zu Abschnitt 5.2:

1.1 3.7.3.2: Anstelle von „XC 2“ muss es „XC 3“ heißen.

1.2 3.13 erhält folgende Fassung:

Tabelle 31: Mindestdicke und Mindestachsabstand von Stahlbetonstützen aus Normalbeton

3.13.2.1 Stahlbetonstützen aus Beton der Festigkeitsklasse ≤ C 45/55 müssen unter Beachtung der Bedingungen von Abschnitt 3.13.2 die in Tabelle 31 angegebenen Mindestdicken und Mindestachsabstände besitzen.

3.13.2.2  Der Ausnutzungsfaktor α₁ ist das Verhältnis des Bemessungswertes der vorhandenen Längskraft im Brandfall N_Ed,A nach DIN 1055-100:2001-03, Abschnitt 8.1 zu dem Bemessungswert der Tragfähigkeit N_Rd nach DIN 1045-1. Bei planmäßig ausmittiger Beanspruchung ist für die Ermittlung von α₁ von einer konstanten Ausmitte auszugehen.

3.13.2.3 Tabelle 31 gilt für Stützen mit Rechteckquerschnitt und Längen zwischen den Auflagerpunkten bis 6 m und für Stützen mit Kreisquerschnitt und Längen zwischen den Auflagerpunkten bis 5 m.

3.13.2.4 Tabelle 31 ist bei ausgesteiften Gebäuden anwendbar, sofern die Stützenenden, wie in der Praxis üblich, rotationsbehindert gelagert sind. Läuft eine Stütze über mehrere Geschosse durch, so gilt der entsprechende Endquerschnitt im Brandfall ebenfalls als an seiner Rotation wirksam gehindert.

Tabelle 31 darf nicht angewendet werden, wenn die Stützenenden konstruktiv als Gelenk (z. B. Auflagerung auf einer Zentrierleiste) ausgebildet sind.

3.13.2.5 Die Ersatzlänge der Stütze zur Bestimmung des Bemessungswertes der Tragfähigkeit N_Rd nach Abschnitt 3.13.2.2 entspricht der Ersatzlänge bei Raumtemperatur, jedoch ist sie mindestens so groß wie die Stützenlänge zwischen den Auflagerpunkten (Geschosshöhe).

3.13.2.10 Die für den Kaltfall gültigen Anforderungen an die Abmessungen der Stützen, den Bewehrungsquerschnitt und die Anordnung der Bewehrung sind zu beachten.

Anmerkung zu 3.13.2.4:

Eine rotationsbehinderte Lagerung ist im Brandfall dann gegeben, wenn die Stützenenden in Tragwerksteile eingespannt sind, die nicht dem Brandfall ausgesetzt sind. Dies ist bei Stützen, die über mehrere Geschosse durchlaufen, innerhalb eines Geschosses regelmäßig anzunehmen, da eine zumindest zeitweise Begrenzung der Brandausbreitung auf ein Geschoss unterstellt wird.

1.3 4.3.2.4:Im Titel von Tabelle 37 muss es „N_Rd,c,t“ anstelle von „N_Rd,c,0“ heißen.

2 Zu Abschnitt 6.2:

2.1 5.5.2.1:In Tabelle 74 muss es in Gleichung (9.4) „≥ 1“ anstelle von „≤ 1“ heißen.

3 Zu Abschnitt 7:

Bei einer Bemessung von Mauerwerk nach dem semiprobabilistischen Sicherheitskonzept entsprechend DIN 1053-100 kann die Klassifizierung der Feuerwiderstandsdauer tragender Wände nach DIN 4102-4:1994-03 bzw. DIN 4102-4/ A1:2004-11 erfolgen, wenn der Ausnutzungsfaktor α₂ wie folgt bestimmt wird und α₂ ≤ 1,0 ist:

Darin ist

α₂  der Ausnutzungsfaktor zur Einstufung der Feuerwiderstandsklasse von tragenden Wänden aus Mauerwerk

h_k  die Knicklänge der Wand nach DIN 1053-100

d die Wanddicke

b die Wandbreite

N_Ek der charakteristische Wert der einwirkenden Normalkraft nach Gl. (3)

N_Gk der charakteristische Wert der Normalkraft infolge ständiger Einwirkungen

N_Qk der charakteristische Wert der Normalkraft infolge veränderlicher Einwirkungen

f_k  die charakteristische Druckfestigkeit des Mauerwerks nach DIN 1053-100

k₀  ein Faktor zur Berücksichtigung unterschiedlicher Teilsicherheitsbeiwerte g_M bei Wänden und „kurzen Wänden“ nach DIN 1053-100

Für Werte α₂ > 1,0 ist eine Einstufung tragender Wände in eine Feuerwiderstandsklasse mit den Tabellen nach DIN 4102-4:1994-03 bzw. DIN 4102-4/A1:2004-11 nicht möglich.

Fußnote 4 in DIN 4102-4, Tabellen 39 bis 41 wird wie folgt ergänzt:

Bei 9,4 N/mm² < α₂·f_k ≤ 14,0 N/mm² gelten die Werte nur für Mauerwerk aus Voll-, Block- und Plansteinen.

Anlage 3.1/11

Zu DIN 4102-4/A1

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Zu Tabelle 110:

Anstelle von DIN 18180:1989-09 gilt DIN 18180:2007-01.

Anlage 3.3/1

Zur Richtlinie über den baulichen Brandschutz im Industriebau:

Die Aussage der Tabelle 1 der Richtlinie über den baulichen Brandschutz im Industriebau über die Feuerwiderstandsdauer der tragenden und aussteifenden Bauteile sowie die Größen der Brandabschnittsflächen ist nur für oberirdische Geschosse anzuwenden. Anlage 3.5/1

Zur Richtlinie zur Bemessung von Löschwasser-Rückhalteanlagen beim Lagern wassergefährdender Stoffe (LöRüRL)

1 Abschnitt 1.2 Abs. 1 erhält folgende Fassung:

„Das Erfordernis der Rückhaltung verunreinigten Löschwassers ergibt sich ausschließlich aus dem Besorgnisgrundsatz des Wasserrechts (§ 19g Abs. 1 Wasserhaushaltsgesetz - WHG) in Verbindung mit der Regelung des § 3 Nr. 4 der Verordnung des Landes Brandenburg über Anlagen zum Umgang mit wassergefährdenden Stoffen und über Fachbetriebe (VAwS). Danach muss im Schadensfall anfallendes Löschwasser, das mit ausgetretenen wassergefährdenden Stoffen verunreinigt sein kann, zurückgehalten und ordnungsgemäß entsorgt werden können.“

2 Nach Abschnitt 1.4 wird folgender neuer Abschnitt 1.5 eingefügt:

„1.5  Eine Löschwasserrückhaltung ist nicht erforderlich für das Lagern von Calciumsulfat und Natriumchlorid.“

3 Abschnitt 1.5 wird Abschnitt 1.6 neu.

4 In Abschnitt 3.2 wird die Zeile „WGK 0: im Allgemeinen nicht wassergefährdende Stoffe“ gestrichen.

5 Satz 2 des Hinweises in Fußnote 4 wird gestrichen. Satz 1 erhält folgenden neuen Wortlaut:

„Vergleiche Allgemeine Verwaltungsvorschrift zum Wasserhaushaltsgesetz über die Einstufung wassergefährdender Stoffe und ihre Einstufung in Wassergefährdungsklassen (Verwaltungsvorschrift wassergefährdender Stoffe - 17. Mai 1999, Bundesanzeiger Nr. 98a vom 29.05.1999, geändert durch Verwaltungsvorschrift vom 23. Juni 2005, Bundesanzeiger Nr. 126a vom 8. Juli 2005).“

Anlage 4.1/1

Zu DIN 4108-2

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Der sommerliche Wärmeschutz erfolgt über die Regelungen der Energieeinsparverordnung.

2 Zu Abschnitt 5.3.3:

Die aufgeführten Ausnahmen gelten nur für einlagig hergestellte Dämmstoffplatten.

Anlage 4.1/2

Zu DIN 4108-3

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Der Abschnitt 5 sowie die Anhänge B und C sind von der Einführung ausgenommen.

2 Die Berichtigung 1 zu DIN 4108-3:2002-04 ist zu beachten.

Anlage 4.1/3

Zu DIN V 4108-4

Bei der Anwendung der technischen Regel ist Folgendes zu beachten:

Hinweis:

Die Bemessungswerte der Kategorie I gelten für Produkte nach harmonisierten Europäischen Normen, die in der Bauregelliste B Teil 1 aufgeführt sind.

Die Bemessungswerte der Kategorie II gelten für Produkte nach harmonisierten Europäischen Normen, die in der Bauregelliste B Teil 1 aufgeführt sind und deren Wärmeleitfähigkeit einen Wert λ_grenz  nicht überschreitet. Der Wert λ_grenz ist hierbei im Rahmen eines Verwendbarkeitsnachweises (allgemeine bauaufsichtliche Zulassung oder Zustimmung im Einzelfall) festzulegen.

Anlage 4.1/4

Zu DIN V 4108-10

Bei der Anwendung der technischen Regel ist Folgendes zu beachten:

Die Berichtigung 1 zu DIN V 4108-10:2004-09 ist zu beachten.

Anlage 4.1/5 E

Für die Verwendung von Bauprodukten nach harmonisierten Normen ist Folgendes zu beachten:

1 An der Verwendungsstelle hergestellte Wärmedämmung aus Blähton-Leichtzuschlagstoffen nach EN 14063-1¹⁾:

Das Produkt darf entsprechend den Anwendungsgebieten DZ und DI nach DIN V 4108-10:2004-06 als nicht druckbelastbare (dk) Wärmedämmschüttung verwendet werden. Darüber hinausgehende Anwendungen sind in einer allgemeinen bauaufsichtlichen Zulassung festzulegen.

Der Nachweis des Wärmeschutzes ist mit dem Bemessungswert der Wärmeleitfähigkeit zu führen. Der Bemessungswert der Wärmeleitfähigkeit ist gleich dem Nennwert der Wärmeleitfähigkeit multipliziert mit dem Sicherheitsbeiwert g = 1,2.

Bei der Berechnung des Wärmedurchlasswiderstands ist die Nenndicke der Wärmedämmschicht anzusetzen. Die Nenndicke ist die um 20 % verminderte Einbaudicke.

2 An der Verwendungsstelle hergestellte Wärmedämmung aus Produkten mit expandiertem Perlite nach EN 14316-1²⁾:

Das Produkt darf entsprechend den Anwendungsgebieten DZ, DI und WH nach DIN V 4108-10:2004-06 als nicht druckbelastbare (dk) Wärmedämmschüttung verwendet werden. Darüber hinausgehende Anwendungen sind in einer allgemeinen bauaufsichtlichen Zulassung festzulegen.

Der Nachweis des Wärmeschutzes ist mit dem Bemessungswert der Wärmeleitfähigkeit zu führen. Der Bemessungswert der Wärmeleitfähigkeit ist gleich dem Nennwert der Wärmeleitfähigkeit multipliziert mit dem Sicherheitsbeiwert g = 1,2.

Bei der Berechnung des Wärmedurchlasswiderstands ist die Nenndicke der Wärmedämmschicht anzusetzen. Die Nenndicke ist bei der Anwendung in Decken/Dächern die um 20 % verminderte Einbaudicke und bei der Anwendung in Wänden die lichte Weite des Hohlraums. Bei der Anwendung in Wänden ist die Nennhöhe die um 20 % verminderte Einbauhöhe.

3 An der Verwendungsstelle hergestellte Wärmedämmung mit Produkten aus expandiertem Vermiculite nach EN 14317-1³⁾:

Das Produkt darf entsprechend den Anwendungsgebieten DZ, DI und WH nach DIN V 4108-10:2004-06 als nicht druckbelastbare (dk) Wärmedämmschüttung verwendet werden. Darüber hinausgehende Anwendungen sind in einer allgemeinen bauaufsichtlichen Zulassung festzulegen.

Der Nachweis des Wärmeschutzes ist mit dem Bemessungswert der Wärmeleitfähigkeit zu führen. Der Bemessungswert der Wärmeleitfähigkeit ist gleich dem Nennwert der Wärmeleitfähigkeit multipliziert mit dem Sicherheitsbeiwert g = 1,2.

Bei der Berechnung des Wärmedurchlasswiderstands ist die Nenndicke der Wärmedämmschicht anzusetzen. Die Nenndicke ist bei der Anwendung in Decken/Dächern die um 20 % verminderte Einbaudicke und bei der Anwendung in Wänden die lichte Weite des Hohlraums. Bei der Anwendung in Wänden ist die Nennhöhe die um 20 % verminderte Einbauhöhe.

4 Hinweis:

Für Mauersteine nach EN 771-1, -2, -3, -4 und -5⁴⁾, an die Anforderungen an die Wärmeleitfähigkeit gestellt werden und deren Umrechnungsfaktor für den Feuchtegehalt F_m von DIN V 4108-4, Tabelle 5, abweicht, muss nachgewiesen sein, dass sie Bauregelliste A Teil 1, lfd. Nr. 2.1.26 entsprechen.

1) In Deutschland umgesetzt durch DIN EN 14063-1:2004-11

2) In Deutschland umgesetzt durch DIN EN 14316-1:2004-11

3) In Deutschland umgesetzt durch DIN EN 14317-1:2004-11

4) In Deutschland umgesetzt durch DIN EN 771-1, -2, -3, -4 und -5:2005-05

Anlage 4.2/1

Zu DIN 4109

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Zu Abschnitt 5.1, Tabelle 8, Fußnote 2:

Die Anforderungen sind im Einzelfall von der Bauaufsichtsbehörde festzulegen. 2  Zu den Abschnitten 6.3 und 7.3:

Eignungsprüfungen I und III sind im Rahmen der Erteilung eines allgemeinen bauaufsichtlichen Prüfzeugnisses durchzuführen.

3 Zu Abschnitt 8:

Bei baulichen Anlagen, die nach Tabelle 4, Zeilen 3 und 4 einzuordnen sind, ist die Einhaltung des geforderten Schalldruckpegels durch Vorlage von Messergebnissen nachzuweisen. Das Gleiche gilt für die Einhaltung des geforderten Schalldämm-Maßes bei Bauteilen nach Tabelle 5 und bei Außenbauteilen, an die Anforderungen entsprechend Tabelle 8, Spalten 3 und 4 gestellt werden, sofern das bewertete Schalldämm-Maß R'_w,res ≥ 50 dB betragen muss. Diese Messungen sind von bauakustischen Prüfstellen durchzuführen, die entweder nach § 22 Abs. 1 Nr. 1 BbgBO anerkannt sind oder in einem Verzeichnis über „Sachverständige Prüfstellen für Schallmessungen nach der Norm DIN 4109“ bei dem Verband der Materialprüfungsanstalten e. V.***) geführt werden.

4 Zu Abschnitt 6.4.1:

Prüfungen im Prüfstand ohne Flankenübertragung dürfen auch durchgeführt werden; das Ergebnis ist nach Beiblatt 3 zu DIN 4109, Ausgabe Juni 1996, umzurechnen.

5 Eines Nachweises der Luftschalldämmung von Außenbauteilen (Tabelle 8 der Norm DIN 4109) vor Außenlärm bedarf es, wenn

1. der Bebauungsplan festsetzt, dass Vorkehrungen zum Schutz vor Außenlärm am Gebäude  zu treffen sind (§ 9 Abs. 1 Nr. 24 BauGB) oder
2. der sich aus amtlichen Lärmkarten oder Lärmminderungsplänen nach § 47a des Bundes-Immissionsschutzgesetzes ergebene „maßgebliche Außenlärmpegel“ (Abschnitt 5.5 der Norm DIN 4109) auch nach den vorgesehenen Maßnahmen zur Lärmminderung (§ 47a Abs. 3 Nr. 3 BImSchG) gleich oder höher ist als

• • 56 dB (A) bei Bettenräumen in Krankenhäusern und Sanatorien,
  • 61 dB (A) bei Aufenthaltsräumen in Wohnungen, Übernachtungsräumen, Unterrichtsräumen und ähnlichen Räumen,
  • 66 dB (A) bei Büroräumen.

***) Verband der Materialprüfungsanstalten (VMPA) e. V., Ernst-Augustin-Straße 15, 12489 Berlin

Hinweis: Dieses Verzeichnis wird auch bekannt gemacht in der Zeitschrift „Der Prüfingenieur“, herausgegeben von der Bundesvereinigung der Prüfingenieure für Baustatik.

Anlage 4.2/2

Zu DIN 4109 und Beiblatt 1 zu DIN 4109

1 Die Berichtigung 1 zu DIN 4109, Ausgabe August 1992, ist zu beachten. 2 Zum Nachweis der Luftschalldämmung bei Wänden aus Lochsteinmauerwerk:

Mauerwerk aus folgenden Steinen mit Löchern gilt als quasi-homogen, so dass die Schalldämmung aus der flächenbezogenen Masse ermittelt werden kann:

• Mauerwerk aus Ziegeln mit einer Dicke ≤ 240 mm ungeachtet der Rohdichte, bei Wanddicken > 240 mm ab einer Rohdichteklasse ≥ 1.0,
• Mauerwerk aus Kalksandstein mit einem Lochanteil ≤ 50 %, ausgenommen Steine mit Schlitzlochung, die gegeneinander von Lochebene zu Lochebene versetzte Löcher aufweisen.

Für Mauerwerk aus Lochsteinen mit davon abweichenden Eigenschaften kann der Nachweis der Schalldämmung nicht nach DIN 4109 und Beiblatt 1 zu DIN 4109 geführt werden.

Anlage 5.1/1

Zu DIN 4149

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 In Erdbebenzone 3 sind die Dachdeckungen bei Dächern mit mehr als 35° Neigung und in den Erdbebenzonen 2 und 3 die freistehenden Teile der Schornsteine über Dach durch geeignete Maßnahmen gegen die Einwirkungen von Erdbeben so zu sichern, dass keine Teile auf angrenzende öffentlich zugängliche Verkehrsflächen sowie die Zugänge zu den baulichen Anlagen herabfallen können.

2 Hinsichtlich der Zuordnung von Erdbebenzonen und geologischen Untergrundklassen wird auf die Karte der Erdbebenzonen und geologischen Untergrundklassen, herausgegeben von DigitalService CD-PRINT, Isener Str. 7, 84405 Dorfen, hingewiesen. Die Tabelle „Zuordnung der Erdbebenzonen nach Verwaltungsgrenzen“ ist über www.bauministerkonferenz.de oder www.dibt.de/Aktuelles abrufbar.

3 Zu Abschnitt 5.5:

Bei der Ermittlung der wirksamen Massen zur Berechnung der Erdbebenlasten sind Schneelasten in Gleichung (12) abweichend von DIN 1055-100 mit dem Kombinationsbeiwert Ψ₂ = 0,5 zu multiplizieren.

4 Zu Abschnitt 9:

• Die Duktilitätsklassen 2 und 3 dürfen nur dann zur Anwendung kommen, wenn der wirkliche Höchstwert der Streckgrenze f_{y, max} (siehe DIN 4149:2005-04 Abschnitt 9.3.1.1) und die in Absatz 9.3.1.1 (2) geforderte Mindestkerbschlagarbeit durch einen bauaufsichtlichen Übereinstimmungsnachweis abgedeckt sind.
• In Absatz 9.3.5.4 (7) wird der Verweis auf den Absatz „9.3.3.3 (10)“ durch den Verweis „9.3.5.3 (10)“ ersetzt. -  In Absatz 9.3.5.5 (5) erhält Formel (87) folgende Fassung:

  Ω_i =  M _{pl, Verb, i}

                 M _sdi
• In Absatz 9.3.5.8 (1) wird der Verweis auf die Abschnitte „8 und 11“ durch den Verweis „8 und 9“ ersetzt.

5 Zu Abschnitt 10:

• Bei Erdbebennachweisen von Holzbauten nach dieser Norm ist DIN 1052:2004-08 anzuwenden.
• Absatz 10.1 (5) erhält folgende Fassung:

  „(5) In den Erdbebenzonen 2 und 3 darf bei der Berechnung eine Kombination von Tragwerksmodellen der Duktilitätsklassen 1 und 3 für die beiden Hauptrichtungen des Bauwerks nicht angesetzt werden.“
• In Absatz 10.3 (2) erhält der mit dem 4. Spiegelstrich markierte Unterabsatz folgende Fassung:
  • „die Verwendbarkeit von mehrschichtigen Massivholzplatten (Brettsperrholzplatten) und deren Verbindungsmitteln muss durch allgemeine bauaufsichtliche Zulassungen nachgewiesen sein;“.
• In Absatz 10.3 (3) erhält der mit dem 2. Spiegelstrich markierte Unterabsatz folgende Fassung:
  • „die Abminderung des Bemessungswertes des Schubflusses für Holztafeln mit versetzt angeordneten Platten (siehe DIN 1052:2004-08, 8.7.2 [6]) wird in den Erdbebenzonen 2 und 3 nicht angesetzt;“.
• Absatz 10.3 (6) erhält folgende Fassung:

  „(6) Eine Unterschreitung der Mindestdicken von Holzbauteilen, wie sie in DIN 1052:2004-08, 12.2.2 (2) und 12.2.3 (7), gestattet ist, ist in den Erdbebenzonen 2 und 3 nicht zulässig.“

6 Zu Abschnitt 11:

• Absatz 11.2 (2) ist wie folgt zu ergänzen:

  „Solange Mauersteine mit nicht durchlaufenden Innenstegen in Wandlängsrichtung für die Verwendung in Erdbebenzone 2 und 3 noch nicht in die Bauregelliste aufgenommen sind, dürfen ersatzweise Produkte mit Übereinstimmungsnachweis für die Verwendung in Erdbebenzone 3 und 4 nach DIN 4149-1:1981-04 verwendet werden.“
• Die Absätze 11.7.3 (1), 11.7.3 (2) und 11.7.3 (3) erhalten folgende Fassung (Tabelle 16 ist zu streichen):

  „(1) Der Bemessungswert Ed der jeweilig maßgebenden Schnittgröße in der Erdbebenbemessungssituation ist nach Gleichung (37) zu ermitteln. Dabei darf abhängig von den vorliegenden Randbedingungen entweder das vereinfachte oder das genauere Berechnungsverfahren nach DIN 1053-1:1996-11 zur Anwendung kommen.“

  „(2) Bei der Anwendung des vereinfachten Berechnungsverfahrens nach DIN 1053-1:1996-11 darf die Bemessungstragfähigkeit Rd aus den um 50 % erhöhten zulässigen Spannungen ermittelt werden. Auf einen expliziten rechnerischen Nachweis der ausreichenden räumlichen Steifigkeit darf nicht verzichtet werden.“

  „(3) Bei Anwendung des genaueren Berechnungsverfahrens, ist der Bemessungswert Ed der jeweilig maßgebenden Schnittgröße unter g-fachen Einwirkungen gemäß DIN 1053-1:1996-11 zu ermitteln. Der maßgebende Sicherheitsbeiwert g darf hierbei auf 2/3 der in Abschnitt 7 der DIN 1053-1:1996-11 festgelegten Werte reduziert werden.

  Als Bemessungstragfähigkeit Rd sind die in DIN 1053-1:1996-11 angegebenen rechnerischen Festigkeitswerte anzusetzen.“

7 Zu Abschnitt 12:

• Bei Erdbebennachweisen von Gründungen und Stützbauwerken nach dieser Norm ist DIN 1054:2005-01 anzuwenden.
• Die Absätze 12.1.1 (1) und 12.1.1 (2) erhalten folgende Fassung:

  „(1) Werden die Nachweise auf Basis der Kapazitätsbemessung geführt, so ist Abschnitt 7.2.5 zu beachten.“

  „(2) Der Nachweis unter Einwirkungskombinationen nach Abschnitt 7.2.2 umfasst:

  (a)  den Nachweis der ausreichenden Tragfähigkeit der Gründungselemente nach den baustoffbezogenen Regeln dieser Norm und den jeweiligen Fachnormen;

  (b) die einschlägigen Nachweise der Gründungen nach DIN 1054. Einschränkungen hinsichtlich der generellen Anwendbarkeit von Nachweisverfahren im Lastfall Erdbeben in DIN 1054 oder in diese begleitenden Berechnungsnormen müssen nicht beachtet werden, wenn keine ungünstigen Bodenverhältnisse (Hangschutt, lockere Ablagerungen, künstliche Auffüllungen usw.) vorliegen.“
• Absatz 12.1.1 (4) erhält folgende Fassung:

  „(4) Beim Nachweis der Gleitsicherheit darf der charakteristische Wert des Erdwiderstands (passiver Erddruck) nur mit maximal 30 % seines nominellen Wertes angesetzt werden.“
• Absatz 12.2.1 (2) erhält folgende Fassung:

  „Vereinfacht kann die Einwirkung durch Erddruck bei Erdbeben ermittelt werden, indem der Erddruckbeiwert   ersetzt wird durch
  k_e = k + a_g . g_l .  S  .“
                            g

Anlage 5.2/1

Zu DIN 68800 Teil 3

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

Die Abschnitte 11 und 12 der Norm sind von der Einführung ausgenommen.

Anlage 6.1/1

Zur PCB-Richtlinie

Von der Einführung sind nur die Abschnitte 1, 2, 3, 4.1, 4.2, 5.1, 5.2, 5.4 und 6 erfasst.

Anlage 6.2/1

Zur Asbest-Richtlinie

Bei Anwendung der technischen Regel ist zu beachten:

Eine Erfolgskontrolle der Sanierung nach Abschnitt 4.3 durch Messungen der Konzentration von Asbestfasern in der Raumluft nach Abschnitt 5 ist nicht erforderlich bei Sanierungsverfahren, die nach dieser Richtlinie keiner Abschottung des Arbeitsbereiches bedürfen.

Anlage 6.4/1

Zur PCP-Richtlinie

Von der Einführung sind nur die Abschnitte 1, 2, 3, 4, 5, 6.1 und 6.2 erfasst.

Anlage 7.1/1

Zu DIN 18065

Bei Anwendung der technischen Regel ist Folgendes zu beachten:

1 Von der Einführung ausgenommen ist die Anwendung auf Treppen in Wohngebäuden geringer Höhe mit nicht mehr als zwei Wohnungen und in Wohnungen.

2 Bauaufsichtliche Anforderungen an den Einbau von Treppenliften in Treppenräumen notwendiger Treppen in bestehenden Gebäuden: Durch den nachträglichen Einbau eines Treppenlifts im Treppenraum darf die Funktion der notwendigen Treppe als Teil des ersten Rettungswegs und die Verkehrssicherheit der Treppe grundsätzlich nicht beeinträchtigt werden. Der nachträgliche Einbau eines Treppenlifts ist zulässig, wenn folgende Kriterien erfüllt sind:

1. Die Treppe erschließt nur Wohnungen und/oder vergleichbare Nutzungen.
2. Die Mindestlaufbreite der Treppe von 100 cm darf durch die Führungskonstruktion nicht wesentlich unterschritten werden; eine untere Einschränkung des Lichtraumprofils (s. Bild 5) von höchstens 20 cm Breite und höchstens 50 cm Höhe ist hinnehmbar, wenn die Treppenlauflinie (s. Ziffer 3.6) oder der Gehbereich (s. Ziffer 9) nicht verändert wird. Ein Handlauf muss zweckentsprechend genutzt werden können.
3. Wird ein Treppenlift über mehrere Geschosse geführt, muss mindestens in jedem Geschoss eine ausreichend große Wartefläche vorhanden sein, um das Abwarten einer begegnenden Person bei Betrieb des Treppenlifts zu ermöglichen. Das ist nicht erforderlich, wenn neben dem benutzten Lift eine Restlaufbreite der Treppe von 60 cm gesichert ist.
4. Der nicht benutzte Lift muss sich in einer Parkposition befinden, die den Treppenlauf nicht einschränkt. Im Störfall muss sich der Treppenlift auch von Hand ohne größeren Aufwand in die Parkposition fahren lassen.
5. Während der Leerfahrten in die bzw. aus der Parkposition muss der Sitz des Treppenlifts hochgeklappt sein. Neben dem hochgeklappten Sitz muss eine Restlaufbreite der Treppe von 60 cm verbleiben.
6. Gegen die missbräuchliche Nutzung muss der Treppenlift gesichert sein.
7. Der Treppenlift muss aus nichtbrennbaren Materialien bestehen, soweit das technisch möglich ist.

Anlage 7.2/1

Zu DIN 18024-1

Die Einführung bezieht sich nur auf die baulichen Anlagen oder die Teile baulicher Anlagen, für die nach § 45 BbgBO barrierefreie Nutzbarkeit gefordert wird. Technische Regeln, auf die in dieser Norm verwiesen wird, sind von der Einführung nicht erfasst. Bei der Anwendung der Technischen Baubestimmung ist Folgendes zu beachten: Die Abschnitte 8.4, 8.5, 9, 10.1 Satz 2, 12.2, 13 bis 16 und 19 sind nicht anzuwenden.

Anlage 7.2/2

Zu DIN 18024-2

Die Einführung bezieht sich nur auf die baulichen Anlagen oder die Teile baulicher Anlagen, für die nach § 45 BbgBO barrierefreie Nutzbarkeit gefordert wird. Technische Regeln, auf die in dieser Norm verwiesen wird, sind von der Einführung nicht erfasst. Bei der Anwendung der Technischen Baubestimmung ist Folgendes zu beachten:

Die Abschnitte 6 Satz 4, 8, 11 Satz 1, 13, 14 und 16 sind nicht anzuwenden.

Anlage 7.3/1

Zu DIN 18025-1

Die Einführung bezieht sich nur auf Wohnungen, die als Wohnungen für Rollstuhlbenutzer errichtet werden, und die Zugänge zu diesen Wohnungen. Technische Regeln, auf die in dieser Norm verwiesen wird, sind von der Einführung nicht erfasst.

Anlage 7.3/2

Zu DIN 18025-2

Die Einführung bezieht sich nur auf Wohnungen, die barrierefrei errichtet werden und die Zugänge zu diesen Wohnungen. Technische Regeln, auf die in dieser Norm verwiesen wird, sind von der Einführung nicht erfasst.

C Inkrafttreten, Außerkrafttreten

1 Diese Bekanntmachung tritt am Tag nach der Veröffentlichung in Kraft.

2 Mit dem Inkrafttreten dieser Bekanntmachung treten

1. die Bekanntmachung der Technischen Baubestimmungen - Fassung Februar 2007 - vom 5. November 2007 (ABl. S. 2563),
2. die Änderung der Technischen Baubestimmungen vom 18. Januar 2008 (ABl. S. 227) und
3. die Änderung der Technischen Baubestimmungen vom 14. April 2008 (ABl. S. 1289)

außer Kraft.

---

¹ Die Verpflichtungen aus der Richtlinie 98/34/EG über ein Informationsverfahren auf dem Gebiet der Normen und technischen Vorschriften (in der aktuellen Fassung abrufbar im Internet unter www.eur-lex.europa.eu) sind beachtet worden.

² Schweiz seit März 2008 auf der Grundlage eines Abkommens der gegensei-tigen Anerkennung (MRA); Türkei auf der Grundlage der Entscheidung 2006/654/EG; zum EWR gehören die EU-Mitgliedstaaten und Norwegen, Island, Liechtenstein
